Kesalah pahaman tentang Menganggap Kuat Tarik Adalah Hal Utama dalam Penentuan Geogrid sebagai Material Stabilisasi Tanah Dasar Lunak

Daftar isi:

1. Pendahuluan
2. Mengapa Kuat Tarik Selalu Menjadi Tolak Ukur? : Kesalahpahaman yang perlu dikoreksi
3. Interlocking dan Tegangan/Kekakuan Radial: Mekanisme Kunci Stabilisasi
4. Membedah Kesalahpahaman : Geogrid vs. Geotextile
5. Implikasi Desain: Pergeseran Menuju Spesifikasi Berbasis Kinerja
6.  Ancaman Produk Tiruan dan Pentingnya Kualitas Interlocking
7. Kesimpulan

1. Pendahuluan

Infrastruktur transportasi, terutama jalan angkut (hauling roads) di sektor pertambangan dan minyak, menghadapi tantangan berat akibat beban kendaraan yang ekstrem dan kondisi tanah yang seringkali lunak (soft subgrade). Untuk mengatasi masalah ini, stabilisasi tanah menjadi langkah krusial. Stabilisasi dapat dilakukan secara kimiawi—dengan menambahkan material seperti semen, kapur, atau material bitumen untuk meningkatkan kekuatan geser dan kekakuan tanah—atau secara mekanis.

Stabilisasi mekanis adalah metode perbaikan tanah di mana geogrid digunakan untuk memperbaiki properti tanah granular yang berada di atas tanah lunak. Ketika material granular (misalnya agregat) ditempatkan di atas tanah lunak dan dikenai beban tegak lurus (perpendicular load), material tersebut cenderung bergerak secara horizontal atau menyebar ke samping (sideways movement), menyebabkan penurunan (settlement) dan penetrasi tanah lunak ke dalam lapisan granular. Tujuan geogrid adalah untuk membatasi pergerakan horizontal material granular ini melalui bukaan (aperture) geogrid. Lapisan yang ditingkatkan propertinya ini kemudian disebut sebagai Lapisan yang Distabilisasi secara Mekanis (Mechanically Stabilized Layer, MSL), yang menghasilkan mekanisme distribusi beban yang lebih baik.

Meskipun penggunaan geogrid telah meluas, terdapat kesalahpahaman fundamental dalam industri, di mana kekuatan tarik (tensile strength) sering kali dianggap sebagai parameter penentu utama dalam pemilihan geogrid. Artikel ini akan mengupas mengapa kuat tarik bukanlah hal yang paling krusial, menjelaskan mengapa efek interlocking (saling mengunci) adalah mekanisme stabilisasi yang superior, dan mendorong pergeseran fokus dari spesifikasi berbasis material ke spesifikasi berbasis kinerja.

2. Mengapa Kuat Tarik Selalu Menjadi Tolak Ukur? : Kesalahpahaman yang perlu dikoreksi

Kuat tarik (tensile strength) telah lama menjadi tolak ukur utama karena kemudahan pengukurannya. Pengujian ini tergolong uji indeks (index test). Uji indeks dilakukan dengan mengambil sampel geogrid, mengirimkannya ke laboratorium, dan mengukur properti material seperti kekuatan tarik dan regangan (strain). Uji ini sangat berguna untuk tujuan QA/QC (Quality Assurance/Quality Control) produk.

Namun, di sinilah letak kesalahpahaman utama: Uji indeks tidak memberikan informasi tentang kinerja jalan yang sesungguhnya (performance).

Kinerja jalan diukur melalui uji kinerja (performance test), di mana jalan dibangun di bawah kondisi yang terkontrol, dikenakan beban siklus (cyclic loading) atau lalu lintas (trafficking), dan diukur deformasi (deformation) atau kerut (rutting) permukaannya. Metode desain jalan klasik, seperti metode AASHTO, bahkan diturunkan dari uji kinerja yang dilakukan pada tahun 1950-an.

Data dari penelitian yang membandingkan kekuatan tarik dengan kinerja stabilisasi menunjukkan fakta yang mengejutkan: tidak ada hubungan yang baik antara kekuatan tarik dan penurunan (settlement).

Sebagai contoh, ketika membandingkan geogrid biaksial (seperti SS geogrid) dengan geogrid triaksial (TriAx, yang memiliki bukaan segitiga), uji kinerja di TRL (Transportation Research Lab, UK) menunjukkan bahwa TriAx mampu menahan sekitar 7.500 lintasan (passes) hingga deformasi 25 mm, jauh melampaui geogrid biaksial yang hanya mencapai sekitar 2.000 lintasan.

Ironisnya, kekuatan tarik ultimit geogrid biaksial sebenarnya lebih besar daripada geogrid triaksial. Geogrid biaksial bisa mencapai 20, 30, bahkan 40 kN, sementara TriAx menunjukkan angka yang sangat rendah dalam uji tarik.

Fakta ini diperkuat oleh evolusi produk geogrid. Seiring dengan diperkenalkannya geogrid generasi baru yang memberikan kinerja stabilisasi yang lebih baik, kekuatan tarik geogrid cenderung menurun. Ini membuktikan bahwa kinerja stabilisasi tidak bergantung pada kekuatan material geogrid itu sendiri, melainkan pada bagaimana geogrid tersebut berinteraksi dengan agregat.

3. Interlocking dan Tegangan/Kekakuan Radial: Mekanisme Kunci Stabilisasi

Jika kekuatan tarik tidak dominan, lantas mekanisme apa yang membuat geogrid berhasil? Jawabannya terletak pada efek interlocking (saling mengunci) dan Tegangan/kekakuan radial (radial confinement) yang dihasilkan oleh struktur geogrid.

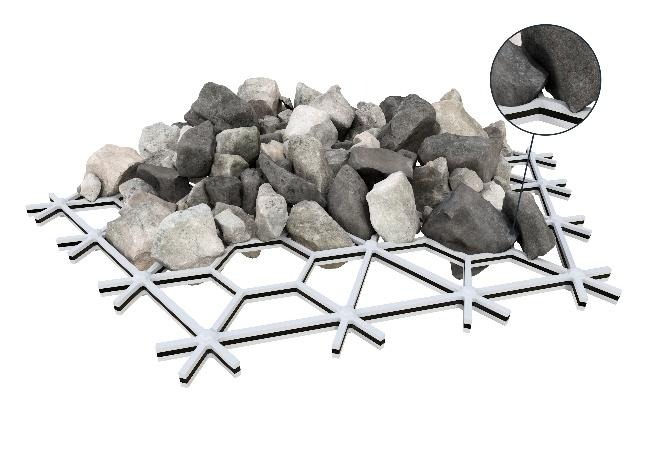

Ilustrasi Ilterlocking dengan Geogrid Tensar InterAx

1. Konfinemen Tiga Dimensi

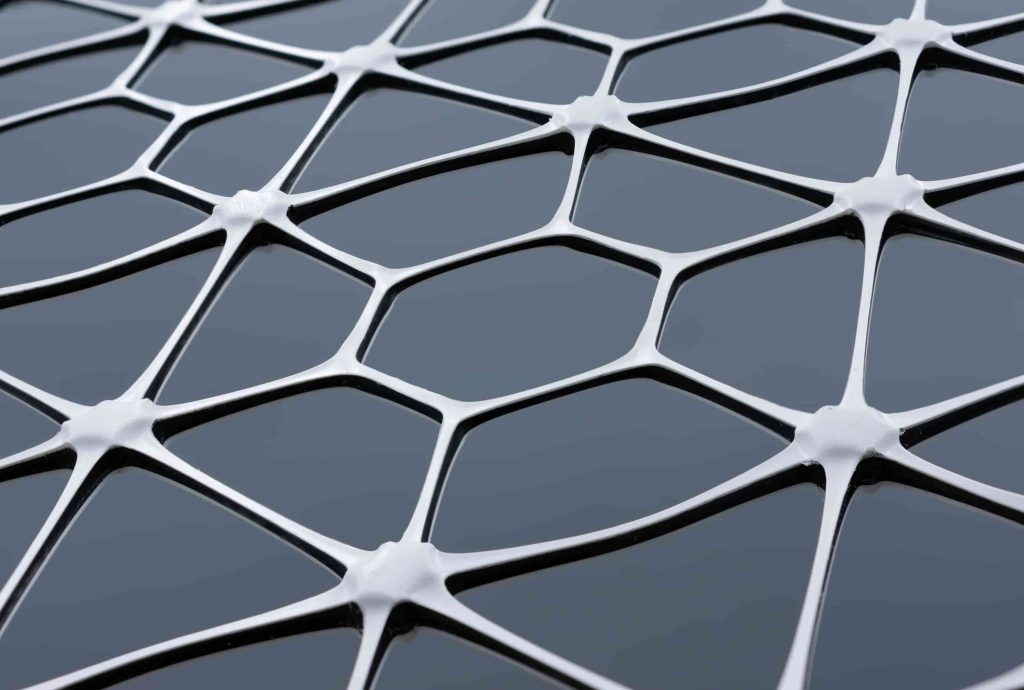

Distribusi beban pada jalan bersifat tiga dimensi. Bentuk bukaan (aperture) pada geogrid generasi baru, seperti bentuk segitiga pada TriAx atau bentuk yang lebih kompleks pada InterAx, dirancang untuk meningkatkan Tegangan/kekakuan radial pada material granular.

Ketika material granular terkunci di dalam bukaan geogrid, pergerakan horizontal agregat dibatasi. Pembatasan ini secara efektif mengubah dan meningkatkan properti material granular tersebut. Ibarat bola snooker yang dikelilingi oleh blok kayu; jika blok kayu (geogrid) dihilangkan, bola snooker akan bergerak dan tidak mampu menopang beban.

2. Kekakuan Lentur In-Plane (In-Plane Flexural Stiffness)

Mekanisme interlocking terjadi bukan hanya karena bentuk bukaan, tetapi juga karena properti kekakuan (stiffness) geogrid itu sendiri. Geogrid biaksial cenderung sangat kaku (rigid). Sebaliknya, geogrid seperti TriAx dirancang agar sedikit berdeformasi saat ditarik. Deformasi kecil ini sangat penting karena memungkinkan agregat untuk terkunci sepenuhnya ke dalam bukaan selama proses pemadatan (compaction). Fenomena inilah yang disebut kekakuan lentur in-plane (in-plane flexural stiffness).

Peningkatan kinerja melalui interlocking ini telah dibuktikan melalui pengujian laboratorium skala besar. Dalam uji triaksial skala besar (large triaxial cell), yang menempatkan geogrid di tengah agregat, hasilnya menunjukkan adanya peningkatan kekuatan geser tambahan (additional shear strength) dan peningkatan kapasitas dukung ultimit (ultimate bearing capacity) yang signifikan. Peningkatan ini secara langsung disebabkan oleh efek interlocking.

Model ilmiah yang dikembangkan dari pengujian ini, yang disebut Tensar Stabilized Soil Model (TSSM), memungkinkan para insinyur memodelkan perbaikan yang dicapai dari efek stabilisasi, menunjukkan peningkatan yang signifikan (ditunjukkan sebagai garis merah) dibandingkan dengan tanah yang tidak distabilkan (garis hitam). Model ini merupakan langkah penting untuk memasukkan efek stabilisasi mekanis yang akurat ke dalam metode desain.

4. Membedah Kesalahpahaman : Geogrid vs. Geotextile

Kesalahpahaman lain yang sering terjadi adalah menyamakan mekanisme stabilisasi mekanis geogrid dengan efek membran tarik (tension membrane effect) yang lazim pada desain jalan tanpa perkerasan (unpaved road) konvensional yang menggunakan geotextile.

1. Efek Membran Tarik (Geotextile)

Geotextile umumnya fleksibel, terbuat dari polimer sintetis, mirip seperti kain. Metode desain berbasis membran tarik ini bekerja dengan cara:

• Membutuhkan Deformasi Signifikan: Agar kekuatan geotextile dapat dimobilisasi (seperti karet gelang yang harus diregangkan untuk mendapatkan resistensi), geotextile harus mengalami deformasi yang signifikan.
• Membutuhkan Penjangkaran: Diperlukan penjangkaran (anchor) pada kedua ujung material agar kekuatan tarik dapat bekerja (seperti ayunan gantung yang membutuhkan titik tumpu).

Dalam jangka panjang, meskipun permukaan jalan terlihat rata, deformasi signifikan pada subgrade akan terjadi akibat masalah drainase dan beban siklus, yang menyebabkan rutting (kerut) permukaan. Efek membran tarik murni didasarkan pada kekuatan tarik geotextile dan tidak memberikan banyak efek stabilisasi pada material granular di atasnya. Geotextile bertindak sebagai separator, yang mencegah tanah lunak bercampur dengan agregat, dan mengandalkan kekuatannya untuk menahan beban.

2. Stabilisasi Mekanis (Geogrid)

Sebaliknya, pada stabilisasi mekanis oleh geogrid:

• Kekuatan Tarik Tidak Dominan: Geogrid dirancang untuk stabilisasi tidak menyediakan banyak kekuatan tarik yang dimobilisasi.
• Dukungan oleh Agregat: Yang secara esensial menopang beban adalah material granular yang telah ditingkatkan propertinya melalui efek interlocking dan konfinemen yang disediakan oleh geogrid.

Kedua mekanisme ini adalah dua hal yang berbeda. Mencampuradukkan keduanya atau menganggap kuat tarik geogrid sama pentingnya dengan kuat tarik geotextile adalah kesalahpahaman yang menghambat desain yang efisien.

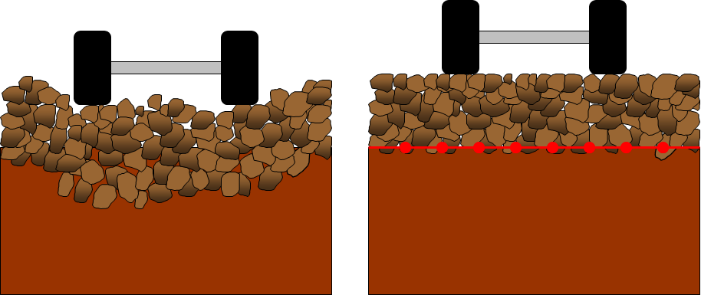

Kondisi agregat tanpa dan dengan menggunakan Geogrid

5. Implikasi Desain: Pergeseran Menuju Spesifikasi Berbasis Kinerja

Pemahaman bahwa interlocking lebih penting daripada kuat tarik memiliki implikasi besar terhadap praktik desain, terutama dalam proyek infrastruktur berat.

1. Manfaat Kinerja yang Terukur

Stabilisasi mekanis geogrid memberikan dua manfaat utama yang terukur:

• Pengurangan Ketebalan: Ketebalan material granular dapat dikurangi secara substansial. Dalam kasus subgrade yang sangat lunak (CBR 2%), desain yang distabilkan membutuhkan 260 mm agregat dibandingkan 485 mm untuk yang tidak distabilkan—potensi pengurangan hingga 45%. Pengurangan ini menghasilkan penghematan biaya material dan waktu konstruksi yang signifikan.

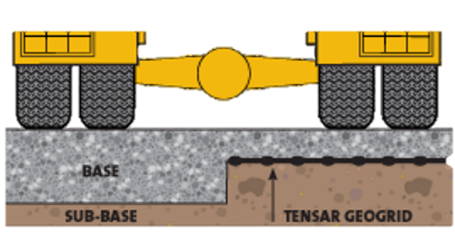

Ilustrasi reduksi material agregat dengan menggunakan Geogrid

• Peningkatan Umur Jalan: Jika ketebalan tidak dikurangi, umur perkerasan (pavement life) dapat meningkat 3 hingga 6 kali lipat.

2. Kriteria Desain Berbasis Kapasitas Dukung Termobilisasi

Desain jalan angkut (heavy haul roads) yang optimal harus didasarkan pada konsep kapasitas dukung termobilisasi (mobilized bearing capacity), bukan hanya pada kekuatan material. Perangkat lunak desain canggih (seperti Tensar+) memungkinkan insinyur untuk memeriksa tiga kriteria desain yang mengontrol:

• Rutting Permukaan dan Subgrade: Deformasi permukaan dan subgrade harus diperiksa secara terpisah karena akumulasinya berbeda. Untuk jalan permanen (permanent roads) atau jalan volume tinggi (high volume roads), diperlukan perlindungan subgrade tinggi yang membatasi rutting subgrade hingga kurang dari 6 mm.
• Kapasitas Dukung (Bearing Capacity): Pemeriksaan ini meliputi kapasitas dukung subgrade dan, jika roda kendaraan sangat sempit, kapasitas dukung di dalam material granular itu sendiri. Desain juga harus memperhitungkan jarak tepi (edge distance) untuk mencegah kegagalan lokal.
• Efek Waterbed (Deformasi Elastis): Ini adalah deformasi elastis yang terjadi pada material halus atau berlumpur (silty material) ketika air terperangkap, sering terjadi akibat pemadatan berlebihan. Untuk jalan permanen, deformasi elastis yang diizinkan biasanya antara 6 hingga 12 mm.

Kriteria-kriteria ini, bersama dengan perhitungan resistensi guling (rolling resistance) yang memengaruhi konsumsi bahan bakar dan produktivitas tambang, adalah indikator kinerja yang jauh lebih relevan daripada sekadar angka kuat tarik.

3. Tantangan Regulasi dan Kesadaran Pasar

Salah satu hambatan utama dalam adopsi stabilisasi mekanis di Indonesia dan banyak negara lain adalah pedoman desain yang masih berbasis material (material-based) dan berfokus pada properti indeks seperti kekuatan tarik.

Insinyur di lapangan sering kali diminta untuk mematuhi spesifikasi yang menetapkan nilai kuat tarik tertentu karena mudah diukur di laboratorium. Padahal, angka kuat tarik ini tidak digunakan dalam desain jalan melainkan hanya untuk tujuan QC. Selama panduan desain tidak bergeser dari fokus pada properti material ke spesifikasi berbasis kinerja (performance specification)—yang mengukur kemampuan stabilisasi dan rutting—adopsi stabilisasi mekanis yang optimal akan tetap menantang. Hal ini membutuhkan kerja sama antara pembuat kebijakan, otoritas, konsultan, dan industri.

6. Ancaman Produk Tiruan dan Pentingnya Kualitas Interlocking

Fokus berlebihan pada kuat tarik membuka celah bagi produk tiruan (copycat) di pasar. Produk geogrid tiruan sering kali mengklaim properti indeks (seperti kuat tarik) yang sama atau bahkan lebih tinggi daripada produk geogrid asli. Namun, klaim ini menyesatkan.

Produk tiruan, meskipun mungkin menampilkan angka kuat tarik tinggi, tidak menjamin kualitas dan kinerja jangka panjangnya di proyek nyata. Desain dan metode pengujian geogrid berbasis kinerja dikembangkan hanya untuk spesifik produk Tensar.

7. Kesimpulan

Kesalahpahaman yang mengakar dalam praktik rekayasa bahwa kekuatan tarik (tensile strength) adalah faktor penentu utama dalam pemilihan geogrid untuk stabilisasi jalan harus dikoreksi.

Mekanisme stabilisasi yang sebenarnya, yang menghasilkan kinerja jangka panjang dan efisiensi desain (pengurangan ketebalan dan peningkatan umur jalan), adalah interlocking dan ketegangan/kekakuan radial. Efek ini dimungkinkan melalui desain struktural geogrid yang cermat—terutama bentuk bukaan, sambungan, dan kekakuan lentur in-plane—yang memungkinkan agregat terkunci secara efektif.Dengan memahami bahwa yang menopang beban bukanlah geogrid itu sendiri, melainkan material granular yang propertinya ditingkatkan, para insinyur—khususnya insinyur muda yang fokus pada optimasi infrastruktur di kawasan tropis—dapat beralih ke pendekatan desain berbasis kinerja (performance-based design). Pergeseran ini, didukung oleh uji coba skala penuh dan model ilmiah seperti TSSM, akan memaksimalkan efisiensi struktural, mengurangi biaya konstruksi awal, dan memastikan ketahanan jalan angkut di bawah beban ekstrem.
