Pendahuluan Indonesia secara geografis terletak di kawasan Cincin Api Pasifik (Pacific Ring of Fire) dan dilalui oleh jalur pertemuan tiga lempeng tektonik utama dunia, yaitu Lempeng Indo-Australia, Lempeng Eurasia, dan Lempeng Pasifik. Kondisi geologis ini menjadikan wilayah Indonesia memiliki tingkat kerawanan yang sangat tinggi terhadap aktivitas seismik dan gempa bumi dengan magnitudo dan intensitas yang besar. Dalam lingkup teknik sipil dan geoteknik, pengaruh peristiwa gempa harus dikaji secara mendalam dalam hal perencanaan struktur bangunan, tak terkecuali infrastruktur penahan tanah.

Dinding penahan tanah (retaining wall) merupakan struktur yang secara spesifik dirancang untuk mencegah material tanah agar tidak mengalami kelongsoran ketika kestabilannya dipengaruhi oleh kondisi topografi yang curam. Namun, saat terjadi gempa bumi, tanah akan mengalami percepatan horizontal dan vertikal yang signifikan. Beban seismik dinamis ini memberikan gaya inersia tambahan yang dapat secara drastis melipatgandakan tekanan tanah lateral yang bekerja pada struktur. Dinding penahan tanah tipe kaku (rigid) konvensional, seperti dinding beton kantilever atau gravitasi, sering kali mengalami kegagalan struktural fatal saat gempa karena ketidakmampuannya mendistribusikan energi gempa secara fleksibel.

Sebagai solusi inovatif dan andal untuk zona seismik tingkat tinggi, Sierrascape Retaining Wall System—sebuah varian dari Mechanically Stabilized Earth (MSE) Wall—menawarkan keunggulan signifikan. Artikel teknis dan komprehensif ini akan mengulas secara mendalam mengenai prinsip desain, mekanisme kinerja seismik, analisis stabilitas eksternal dan internal, serta studi kasus penerapan Sierrascape Retaining Wall System dalam menghadapi beban seismik ekstrem di Indonesia.

1. Karakteristik Beban Seismik dan Mekanisme Kegagalan Retaining Wall

1.1. Parameter Beban Seismik: Peak Ground Acceleration (PGA) Untuk mengevaluasi beban gempa pada struktur dinding penahan tanah, parameter yang paling krusial adalah Peak Ground Acceleration (PGA). PGA adalah percepatan tanah maksimum di permukaan yang terjadi selama gempa berlangsung. Menurut peta hazard gempa Indonesia yang diatur dalam standar SNI 1726:2019, zonasi PGA dibagi menjadi tiga kategori utama:

Zona PGA Tinggi (> 0,4g)

Wilayah dengan potensi guncangan tertinggi ini mencakup:

Sumatera: Hampir seluruh wilayah barat Sumatera, termasuk Aceh, Sumatera Utara, Sumatera Barat, Bengkulu, dan Lampung . Nilai PGA di beberapa kota seperti Cilacap (Jawa Tengah) bahkan mencapai 0,4–0,5g .

Jawa: Sebagian besar pulau Jawa, terutama di bagian selatan dan dekat sesar aktif, masuk dalam zona ini. Contohnya, Cilacap dan sekitarnya memiliki PGA 0,4–0,5g .

Nusa Tenggara: Kawasan ini memiliki risiko tinggi, seperti yang terlihat pada gempa Lombok 2018 .

Sulawesi: Hampir seluruh Sulawesi, termasuk Gorontalo (dengan PGA 0,6–0,85g) dan Palu (PGA 0,5–0,95g di dekat sesar), termasuk dalam zona ini .

Papua: Sebagian besar wilayah Papua juga masuk dalam zona PGA tinggi .

Zona PGA Sedang (0,2g – 0,4g)

Wilayah dengan risiko guncangan menengah meliputi:

Sebagian Sumatera: Wilayah timur Sumatera, seperti sebagian Riau dan Jambi, memiliki risiko yang lebih rendah dibandingkan pesisir barat .

Sebagian Jawa: Beberapa wilayah di Jawa, seperti Jakarta dan sekitarnya, mungkin masuk dalam kategori ini, meskipun banyak wilayah Jawa yang telah bergeser ke zona tinggi .

Kalimantan: Sebagian besar wilayah Kalimantan, terutama bagian timur dan selatan, berada di zona ini .

Zona PGA Rendah (< 0,2g)

Wilayah dengan risiko guncangan paling rendah adalah:

Sebagian Kalimantan: Wilayah pedalaman Kalimantan, seperti Kalimantan Tengah, masih termasuk dalam zona ini .

Sebagian Sumatera: Wilayah timur laut Sumatera yang lebih jauh dari zona subduksi mungkin masih memiliki PGA rendah.

Semakin tinggi nilai PGA pada suatu situs, maka semakin besar gaya lateral dinamis dan gaya inersia yang akan bekerja pada struktur penahan tanah.

1.2. Mode Kegagalan Dinding Penahan Tanah Saat Gempa Sejarah mencatat berbagai keruntuhan geoteknik selama gempa bumi besar. Kegagalan dinding penahan konvensional umumnya diakibatkan oleh mekanisme berikut:

1. Kegagalan Geser Dasar (Base Sliding): Gaya inersia horizontal akibat gempa melampaui kapasitas friksi di dasar fondasi, menyebabkan struktur bergeser ke depan.
2. Kegagalan Guling (Overturning/Toppling): Kombinasi momen guling dari tekanan tanah aktif dinamis dan gaya inersia struktur melampaui momen penahan dari berat sendiri struktur.
3. Likuifaksi Tanah Pondasi (Liquefaction): Pada tanah pasir lepas yang jenuh air, getaran gempa menyebabkan hilangnya kuat geser tanah secara mendadak (likuifaksi), sehingga struktur amblas atau kehilangan tumpuan.
4. Keruntuhan Lereng Global (Global Slope Failure): Getaran gempa memicu longsoran pada lereng di belakang atau di bawah dinding penahan, memberikan beban yang melebihi batas elastis struktur.

Pada dinding kaku (beton konvensional), guncangan gempa memusatkan energi pada titik-titik lemah struktur yang memicu keretakan fatal atau keruntuhan struktural mendadak.

2. Keunggulan Mekanis MSE Wall dan Sierrascape Terhadap Gempa

Berbeda dengan dinding gravitasi atau kantilever kaku, Mechanically Stabilized Earth (MSE) Wall seperti Sierrascape menggunakan material perkuatan tarik (geosintetik) yang ditanam secara horizontal berlapis-lapis dalam timbunan tanah.

Sierrascape Retaining Wall System adalah sistem MSE wall berupa jaring kawat baja las (welded wire face) yang digalvanis sesuai standar ASTM 123, yang dikombinasikan dengan perkuatan geogrid Uniaxial Tensar. Kinerja unggul Sierrascape dalam menahan gempa bumi didasarkan pada filosofi desain berikut:

• Massa Gabungan yang Berperilaku Komposit (Composite Mass Behavior): Geogrid yang berinterlocking dengan material timbunan menciptakan zona tanah bertulang (reinforced soil zone) yang berperilaku sebagai satu kesatuan massa raksasa. Saat gempa terjadi, massa ini bergerak secara serentak, mengurangi pergerakan diferensial internal yang berisiko menyebabkan keruntuhan parsial.
• Daktilitas dan Fleksibilitas Struktural: Sistem dinding penahan tanah kawat keranjang (wire basket) memiliki sifat fleksibel yang dapat menyerap deformasi kecil saat merespons getaran seismik. Hal ini sesuai dengan konsep desain Performance Based Seismic Design (PBSD), di mana struktur diizinkan mengalami sedikit deformasi (kondisi plastis/sendi plastis buatan pada tanah) namun tidak boleh runtuh secara total (kriteria Collapse Prevention atau Life Safety).
• Koneksi Mekanis yang Andal: Kombinasi geogrid dari HDPE murni dengan facing kawat membentuk ikatan mekanis kuat yang terbukti mampu menahan beban seismik dan beban luar yang berat, serta beradaptasi terhadap penurunan diferensial tanah dasar.
• Sistem Drainase Superior: Bagian muka Sierrascape yang diisi agregat granular sangat permeabel, mencegah terjadinya peningkatan tekanan air pori berlebih (excess pore water pressure) yang sangat berbahaya selama guncangan gempa.

Sierrascape telah dirancang, diverifikasi, dan diuji untuk mampu mempertahankan integritas strukturalnya dalam zona seismic.

3. Parameter Teknis dan Analisis Desain Seismik Sierrascape

Desain retaining wall berbasis geosintetik tahan gempa di Indonesia diwajibkan untuk mengacu pada ketentuan SNI 1726:2019 (Tata Cara Perencanaan Ketahanan Gempa), SNI 8460:2017 (Persyaratan Perancangan Geoteknik), dan pedoman internasional seperti AASHTO LRFD.

3.1. Penentuan Tekanan Tanah Lateral Dinamis (Metode Mononobe-Okabe) Dalam pendekatan standar geoteknik, evaluasi tekanan lateral dinamis akibat gempa dilakukan menggunakan pendekatan pseudostatis dari Mononobe-Okabe (MO), yang merupakan pengembangan dari teori Coulomb untuk kondisi dinamis. Asumsi dasar metode MO mencakup: (a) dinding bebas berdeformasi secara lateral untuk mengaktifkan kondisi tekanan aktif, (b) timbunan di belakang dinding adalah non-kohesif, dan (c) tidak ada likuifaksi.

• Koefisien seismik horizontal   umumnya diambil sebesar 50% dari nilai percepatan puncak di permukaan (PGA) untuk struktur yang mengizinkan deformasi atau pergeseran terbatas. Sementara pengaruh percepatan vertikal   kerap diabaikan atau disesuaikan.
• Dorongan Horizontal Dinamis  : Tekanan aktif seismik ini lebih besar dari tekanan aktif statik. diaplikasikan pada ketinggian sekitar (diukur dari dasar dinding) pada bagian belakang zona tanah bertulang.

3.2. Stabilitas Eksternal (External Stability) Stabilitas eksternal memastikan bahwa blok massa tanah bertulang secara keseluruhan stabil terhadap tanah di sekitarnya. Analisis dilakukan dengan menerapkan gaya statis ditambah gaya inersia horizontal internal   dan proporsi gaya dinamis eksternal  .

• Gaya Inersia Internal  : Merupakan gaya yang bekerja pada pusat massa dinamis dinding (zona tanah bertulang). dihitung dengan mengalikan massa zona aktif dinding dengan koefisien percepatan maksimum pada pusat dinding  .
• Geser (Sliding) & Guling (Overturning): Gaya dan akan menambah beban dorong (driving forces) dan momen guling. Gaya penahan (resisting forces) didapatkan dari berat massa komposit tanah bertulang dan friksi dasar. Stabilitas keseluruhan dinding juga memperhitungkan faktor tahanan  .
• Daya dukung fondasi juga harus dikontrol untuk menahan peningkatan eksentrisitas beban akibat pergeseran resultan gaya selama guncangan dinamis.

3.3. Stabilitas Internal (Internal Stability) Stabilitas internal memastikan geogrid tidak putus (rupture) dan tidak tercabut (pull-out) dari dalam matriks tanah timbunan selama gempa.

• Beban Tarik Total pada Perkuatan: Setiap lapisan perkuatan (geogrid) harus mampu menahan beban statis maksimum   ditambah tambahan gaya tarik dinamis terfaktor  . Penambahan gaya dinamis dihitung berdasarkan distribusi gaya inersia internal pada setiap lapisan sesuai panjang efektifnya penahannya  .
• Ketahanan Terhadap Putus (Rupture): Geogrid Sierrascape didesain sedemikian rupa agar tahanan tarik ultimitnya memadai untuk menahan beban statis   dan dinamis   yang dimodifikasi dengan faktor-faktor reduksi (, , ) untuk memperhitungkan kerusakan saat instalasi, penuaan polimer (creep), dan degradasi kimiawi jangka panjang.
• Ketahanan Cabut (Pull-out): Saat beban seismik beraksi, ada risiko peningkatan gaya cabut pada geogrid. Standar AASHTO menetapkan bahwa untuk kondisi gempa, faktor tahanan cabut (friksi antarmuka) harus direduksi menjadi 80% dari nilai statisnya, kecuali terdapat pengujian laboratorium spesifik yang membuktikan sebaliknya. Sistem mekanis Sierrascape melalui keranjang kawat (wire forms) dan strut pengunci sangat mengoptimalkan fungsi penjepitan perkuatan di area muka (facing connection), sehingga meminimalisir risiko kegagalan koneksi (connection failure) yang rawan terjadi saat deformasi bolak-balik.

4. Studi Kasus Penerapan Sierrascape pada Proyek Seismik Tinggi di Indonesia

Kemampuan Sierrascape Retaining Wall System dalam meredam beban seismik telah dibuktikan dalam berbagai megaproyek infrastruktur di Indonesia, yang notabene memiliki tantangan kondisi geoteknik yang sulit dan ancaman PGA yang ekstrem. Dua proyek referensi di bawah ini menunjukkan kehandalan desain berbasis geosintetik.

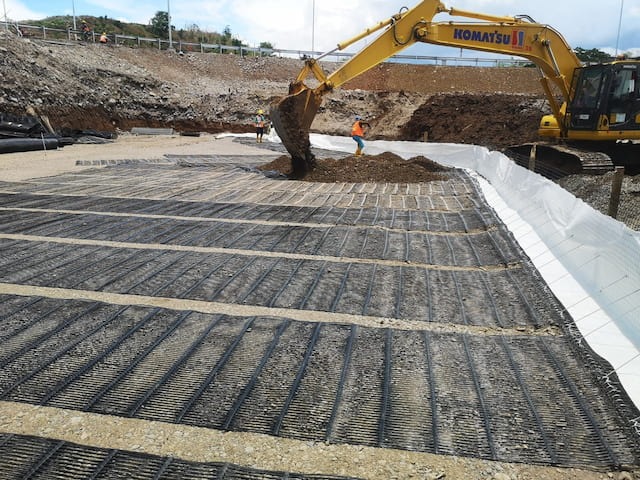

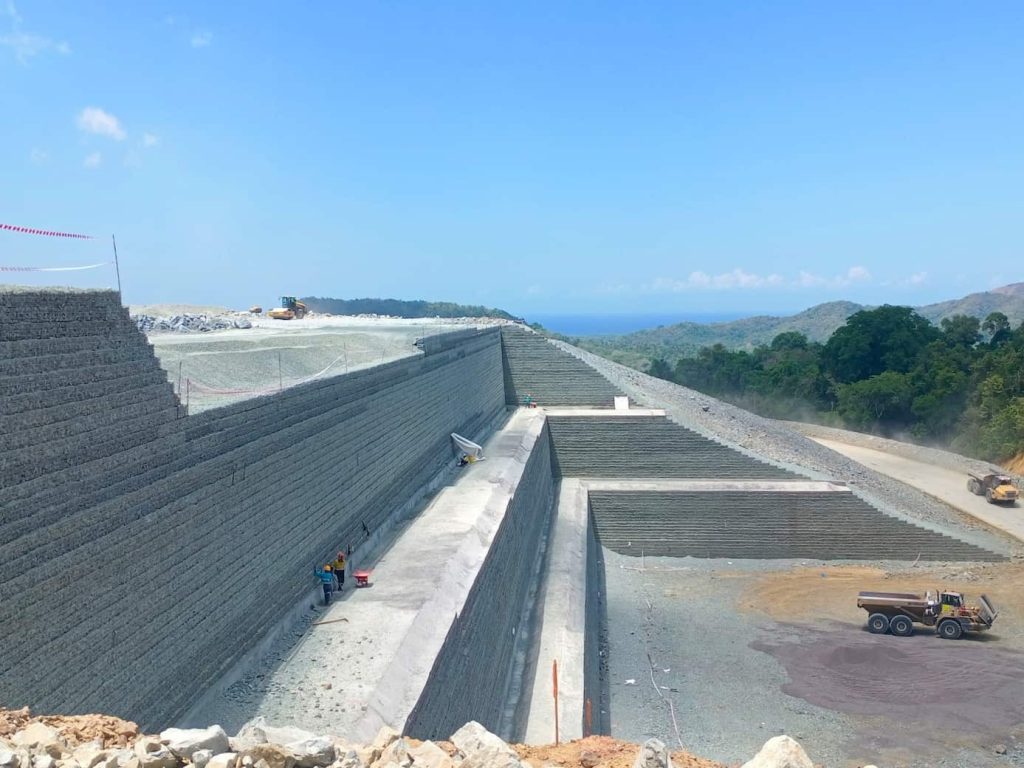

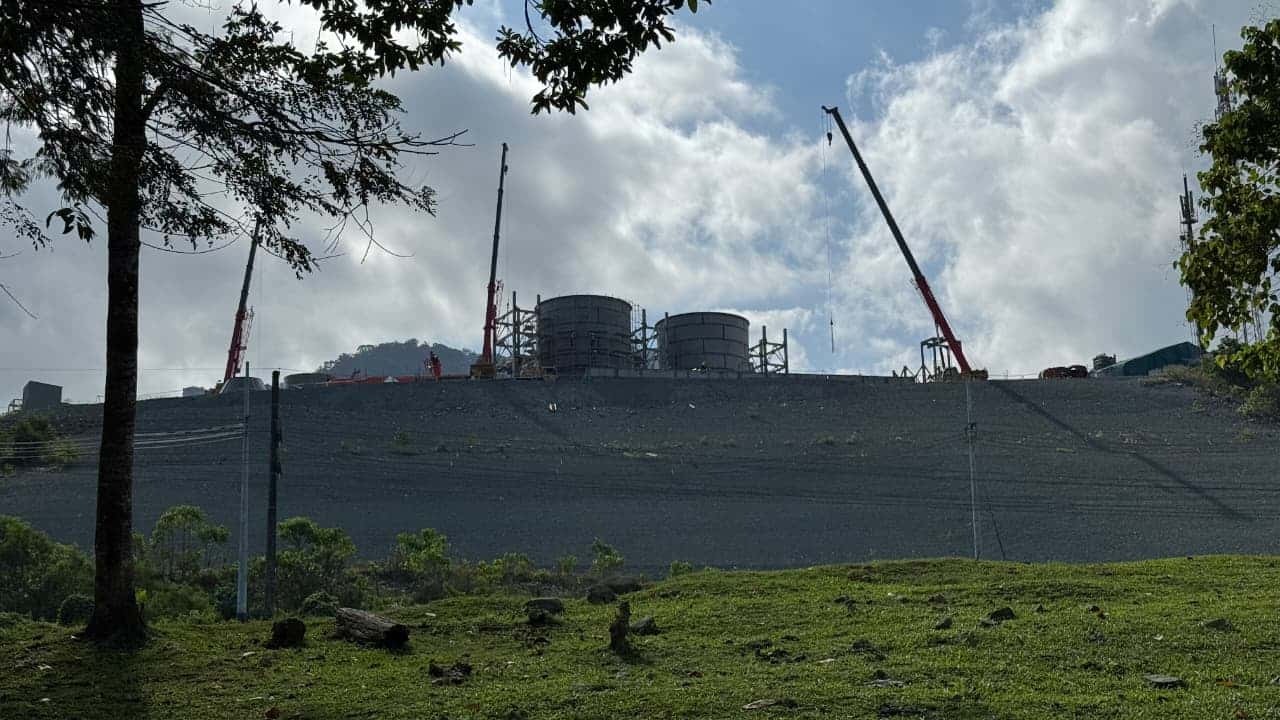

Dinding Penahan Tanah Area 4 Pertambangan Emas – Amman Mineral, Sumbawa, NTB Pada tahun 2024, PT Amman Mineral Nusa Tenggara melaksanakan proyek pelebaran lereng area tambang.

• Tantangan Geoteknik: Proyek ini membutuhkan dinding penahan tanah setinggi 27 meter dengan sistem bertingkat (3 tier). Terdapat beban tambahan (surcharge load) raksasa mencapai 350 kPa dari fasilitas di atasnya. Lereng eksisting sangat sempit dengan kemiringan ekstrem mencapai 85 derajat.
• Kondisi Seismik: Wilayah Nusa Tenggara (Sumbawa) memiliki sejarah aktivitas seismik tinggi, tercermin dari Percepatan Tanah Puncak (PGA) rencana pada proyek ini yang sangat masif, yaitu sebesar 0,42g. Menggunakan beton konvensional untuk spesifikasi setinggi 27m dan PGA 0,42g sangat tidak rasional dari segi biaya dan tingkat risiko struktur kaku.
• Solusi Sierrascape: Dipilihlah Sierrascape Retaining Wall System dengan perkuatan geogrid Uniaxial Tensar RE500 dan fasad kawat galvanis berbatu. Material timbunan menggunakan batuan hasil blasting lokal berkualitas tinggi.
• Hasil Evaluasi: Sistem ini berhasil mengakomodasi beban gempa dengan PGA 0,42g tanpa memerlukan pondasi dalam (cukup pondasi dangkal) karena tanah dasar asli berbatu sudah memiliki daya dukung baik. Sifat daktail MSE Wall dan distribusi beban melalui lapisan geogrid RE500 memastikan keseluruhan massa setinggi 27 meter tersebut stabil dari risiko guling maupun geser dasar, sembari mengatasi kebutuhan penyelesaian dalam durasi di bawah 1 tahun pada wilayah terpencil.

5. Pembelajaran dari Histori Gempa (Lessons Learned) dan Implikasi Desain

Evaluasi pasca-gempa (reconnaissance) dari berbagai bencana seismik di seluruh dunia (seperti gempa Loma Prieta di California, Tohoku di Jepang, hingga Iquique di Chile) memberikan data empiris yang selaras dengan implementasi Sierrascape.

1. Peran Daktilitas: Dinding yang memiliki daktilitas dan kapasitas perpindahan yang baik selalu menunjukkan performa yang jauh lebih superior dibandingkan dinding penahan beton gravitasi yang statis. Struktur dinding beton sering retak, bergeser, atau terguling (seperti observasi dinding beton kantilever rotasi pada Gempa Iquique 2014).
2. Kecukupan Desain Statik: Penelitian dari berbagai literatur (termasuk Seed & Whitman, 1970; Lew et al. 2010) menunjukkan fenomena menarik bahwa MSE Walls yang didesain secara konservatif hanya untuk pembebanan statis (dengan faktor keamanan yang memadai) kerap kali mampu bertahan tanpa kerusakan berarti saat diuji oleh percepatan gempa hingga 0.4g. Namun, untuk proyek skala besar (seperti Amman Mineral), insinyur tetap wajib memasukkan beban inersia dan dinamis aktual ke dalam piranti lunak analisis keseimbangan (seperti Tensar Soil) untuk memitigasi kemungkinan terburuk.
3. Kualitas Material Timbunan (Backfill): Kegagalan MSE Wall sewaktu gempa sering kali bukan disebabkan oleh putusnya geogrid, melainkan kualitas material tanah timbunan yang buruk dan pemadatan yang tidak memadai. Desain Sierrascape mewajibkan spesifikasi material bergradasi baik (tanah granular dengan Indeks Plastisitas/IP < 6) untuk mengamankan kuat geser dan menjamin aliran drainase.
4. Kegagalan Koneksi (Connection Failure): Pada beberapa dinding berpanel yang gagal pada gempa historis, ditemukan kelemahan pada titik sambungan fasad dengan elemen penarik. Desain fasad wire basket dari Sierrascape secara langsung melilit/terintegrasi mekanis dengan geogrid, sehingga menghindari pelemahan titik jepit akibat beban berulang (cyclic loading) selama gempa.

6. Hal yang perlu diperhatikan

Dalam merancang struktur Sierrascape Retaining Wall System di zona seismik Indonesia, kita dituntut untuk menerapkan engineering judgement berdasarkan langkah-langkah komprehensif berikut:

1. Investigasi Geoteknik Spesifik-Situs: Sangat penting untuk menentukan klasifikasi profil tanah (Kelas Situs SA hingga SF) sesuai SNI 1726:2019, karena nilai amplifikasi percepatan gempa dari batuan dasar menuju permukaan tanah (nilai Fa dan Fv) sangat bergantung pada karakteristik tanah hingga kedalaman 30 meter.
2. Verifikasi Potensi Likuifaksi: Terutama untuk tanah berpasir dengan kondisi muka air tanah yang dangkal, evaluasi likuifaksi (berkurangnya daya dukung tanah) adalah krusial. Gempa tidak hanya memukul dinding secara lateral, tetapi melemahkan alas tumpuannya.
3. Penggunaan Faktor Modifikasi Seismik: Terapkan faktor koreksi dinamis pada evaluasi pembebanan internal dan kurangi tahanan friksi cabut geogrid sebesar 20% saat gempa berlangsung.
4. Optimalisasi Dimensi Reinforcement: Pertimbangkan modifikasi rasio spasi perkuatan vertikal   menjadi lebih rapat (umumnya antara 0,3 hingga 0,6 m) di area kritis bawah, serta memanjangkan elemen geogrid bagian atas melebihi garis kelongsoran aktual untuk mencegah pull-out dinamis akibat vibrasi inersia tertinggi pada puncak struktur.

Di tengah tingginya ancaman bahaya kegempaan (PGA) di seluruh proyek konstruksi Indonesia, filosofi desain ketahanan struktur dinding penahan tanah harus bergeser dari kekakuan absolut (rigidity) menuju perkuatan fleksibel komposit (ductility & composite mass behavior). Sierrascape Retaining Wall System yang menggunakan kombinasi sistem kawat galvanis modular dengan perkuatan geogrid adalah solusi teknik geoteknik yang secara teknis sangat rasional, aman, dan ekonomis.

Apabila anda memerlukan diskusi terkait kondisi proyek yang berlokasi di daerah dengan seismic tinggi, jangan sungkan untuk menghubungi tim Multibangun.

7. Frequently Asked Questions (FAQ)

1. Apa itu Sierrascape Retaining Wall System dan mengapa cocok untuk daerah rawan gempa?

Sierrascape adalah dinding penahan tanah tipe MSE (Mechanically Stabilized Earth) yang menggabungkan jaring kawat baja dan perkuatan geogrid. Sistem ini lentur. Saat gempa terjadi, strukturnya bergerak bersama sebagai satu kesatuan sehingga mampu menyerap energi getaran tanpa runtuh.

2. Mengapa dinding beton konvensional lebih rentan runtuh saat gempa besar?

Beton konvensional sifatnya kaku. Saat diguncang gempa, gaya dorongnya menumpuk di titik-titik lemah struktur. Akibatnya, dinding beton berisiko patah mendadak, bergeser di bagian dasar, atau terguling karena tidak bisa mengikuti pergerakan tanah di sekitarnya.

3. Seberapa penting nilai PGA (Peak Ground Acceleration) dalam desain dinding penahan di Indonesia?

Angka ini krusial. PGA menunjukkan percepatan guncangan tanah maksimum saat gempa. Banyak area di Indonesia punya PGA di atas 0,4g (kategori tinggi). Salah menghitung nilai PGA berarti salah mengantisipasi kekuatan gempa, yang bisa berujung pada kegagalan struktur.

4. Bagaimana cara geogrid pada sistem Sierrascape mencegah dinding jebol saat gempa?

Geogrid bertindak seperti otot penarik di dalam matriks tanah. Ujung geogrid ini dijepit dan dikunci langsung oleh keranjang kawat di bagian muka dinding. Kuncian mekanis ini menahan tanah agar tidak berhamburan atau tercerabut (pull-out) saat diguncang bolak-balik.

5. Apakah sistem dinding lentur ini sudah teruji pada proyek ekstrem di Indonesia?

Tentu. Contoh nyatanya ada di tambang Amman Mineral, Sumbawa (2024). Sierrascape dipakai untuk dinding setinggi 27 meter yang memikul beban raksasa 350 kPa di zona gempa tinggi (PGA 0,42g). Strukturnya terbukti stabil berdiri meski tanpa fondasi dalam.
