Pembangunan infrastruktur energi terbarukan di Indonesia, khususnya Pembangkit Listrik Tenaga Minihidro (PLTM) dan Mikrohidro (PLTMH), memang sudah lama menjadi tulang punggung strategi elektrifikasi nasional. Tidak bisa dipungkiri, wilayah timur Indonesia, pedalaman Kalimantan, atau lereng-lereng bukit di Sumatra dan Sulawesi menyimpan potensi tenaga air yang luar biasa. Namun, siapa pun yang pernah terlibat langsung dalam proyek semacam ini—baik sebagai perencana, kontraktor, atau pengawas—pasti paham bahwa tantangan terbesar bukanlah pada turbin atau generatornya, melainkan pada tanah di bawah kaki kita dan lereng di sekitar kita.

Tanah lunak, gerakan massa batuan, serta risiko longsor menjadi momok yang nyata. Sering sekali kasus di mana penstock sebuah PLTMH harus dihentikan pemasangannya karena terjadi pergeseran lereng. Insiden seperti ini mengajarkan bahwa tanpa pemahaman geoteknik yang matang dan teknologi pemantauan yang andal, proyek hijau sekalipun bisa berubah menjadi bencana.

Artikel ini ditulis untuk mengupas secara utuh bagaimana kita bisa menyinergikan dua pendekatan yang tampaknya berbeda skala: pemantauan deformasi dari luar angkasa menggunakan satelit InSAR dan perkuatan tanah di permukaan dengan geogrid. Kombinasi ini, jika dilakukan dengan benar, tidak hanya menyelamatkan investasi tetapi juga memastikan PLTM/PLTMH beroperasi puluhan tahun tanpa perbaikan besar yang memakan biaya.

Definisi dan Konsep Dasar PLTM/PLTMH

Sebelum melangkah lebih jauh, mari kita samakan persepsi tentang apa itu PLTM dan PLTMH. Dalam praktik konsultansi teknik di Indonesia, kita sering merujuk pada klasifikasi dari Kementerian ESDM dan berbagai literatur internasional. PLTMH (mikrohidro) umumnya memiliki kapasitas hingga 100 kW, bahkan beberapa definisi dari ITDG Nepal menyebut batas bawah di bawah 300 kW. Sementara itu, PLTM (minihidro) bergerak pada rentang 500 kW hingga 10 MW, tergantung pada regulasi setempat.

Cara kerjanya sederhana: air diambil dari sungai melalui bendung (weir), dialirkan melalui saluran headrace, masuk ke bak forebay, lalu jatuh melalui penstock menuju turbin di rumah pembangkit (powerhouse). Perbedaan ketinggian (head) inilah yang menciptakan energi kinetik. Di sinilah letak kerumitannya. Untuk mendapatkan head yang baik, kita sering dipaksa membangun di tebing curam atau lembah sempit. Akibatnya, setiap komponen sipil mulai dari pondasi bendung hingga rumah pembangkit berinteraksi langsung dengan tanah yang karakteristiknya sangat bervariasi.

Mengapa Tanah Lunak Menjadi Musuh Utama?

Berdasarkan pengalaman lapangan dan data investigasi dari beberapa proyek di Indonesia, tanah lunak yang dimaksud biasanya berupa lempung organik, gambut, atau lanau jenuh air dengan kuat geser undrained (Su) kurang dari 25 kPa. Nilai CBR lapangan seringkali di bawah 3, bahkan bisa kurang dari 1 pada kondisi kritis.

Bahaya utamanya ada tiga. Pertama, penurunan diferensial. Pondasi yang satu turun lebih banyak daripada yang lain, menyebabkan ketidaksejajaran poros turbin-generator. Akibatnya, getaran berlebih, efisiensi menurun, dan bantalan cepat aus. Kedua, longsor lateral pada timbunan. Tanah lunak cenderung terdorong ke samping saat diberi beban, memicu retakan pada saluran pembawa. Ketiga, kegagalan daya dukung secara tiba-tiba, di mana pondasi seperti ambles ke dalam tanah .

InSAR: Mendeteksi Deformasi Sejak Dini

Di sinilah teknologi pemantauan satelit Interferometric Synthetic Aperture Radar (InSAR) masuk sebagai game changer. Mungkin sebagian dari kita masih menganggap teknologi ini terlalu mahal atau rumit. Namun, dengan tersedianya data SAR open-source dari satelit Sentinel-1A/B (European Space Agency) dan juga misi ALOS-2 (JAXA), biaya pemantauan InSAR saat ini sudah sangat terjangkau bahkan untuk proyek skala menengah.

Prinsip kerja InSAR sebenarnya mirip dengan cara kita mendeteksi perbedaan fase gelombang. Satelit memancarkan gelombang mikro ke permukaan bumi, lalu merekam pantulannya. Ketika dua gambar radar dari waktu yang berbeda dibandingkan, perbedaan fase yang sangat kecil (hingga fraksi panjang gelombang) dapat diubah menjadi peta deformasi dengan akurasi milimeter. Yang lebih menarik, radar menembus awan dan hujan, serta bisa bekerja siang atau malam. Di daerah tropis seperti Indonesia yang sering berkabut dan berawan, ini keuntungan luar biasa.

Aplikasi InSAR untuk PLTM/PLTMH bisa dirinci menjadi empat area kritis:

1. Pemantauan Stabilitas Bendungan dan Tubuh Waduk

Bendungan untuk PLTM biasanya berukuran kecil hingga sedang, namun tetap menyimpan energi potensial yang besar. Deformasi tubuh bendungan seringkali menjadi indikator awal kebocoran internal (internal erosion/piping). Dengan teknik Time-Series InSAR bisa melacak pergerakan tahunan kurang dari 5 mm. Jika tiba-tiba laju penurunan meningkat dari 2 mm/bulan menjadi 8 mm/bulan, itu adalah alarm yang jelas.

2. Sistem Peringatan Dini Longsor di Koridor Penstock

Pipa pesat adalah bagian paling rentan. Membentang dari forebay di ketinggian hingga powerhouse di lembah, pipa ini melewati lereng dengan kemiringan 30–60 derajat. Beban air di dalam pipa, ditambah beban mati pipa baja itu sendiri, menciptakan gaya dorong yang besar terhadap tanah. Pergerakan lereng sekecil 1–2 cm sudah cukup untuk merusak sambungan fleksibel atau bahkan membuat pipa bengkok.

Dengan memproses data SAR dari satelit yang melintas secara rutin setiap 6–12 hari, kita bisa membuat peta kecepatan pergerakan tanah (velocity map) untuk setiap piksel (biasanya resolusi 5–20 meter). Zona dengan kecepatan >10 mm/tahun masuk kategori perlu diwaspadai.

3. Pemantauan Jangka Panjang Pasca Konstruksi

Aspek yang sering dilupakan adalah fase operasi. Setelah PLTM berjalan 5–10 tahun, biasanya tidak ada lagi anggaran untuk survei geoteknik rutin. Padahal, deformasi tanah bisa berlangsung lambat namun progresif. InSAR memberikan solusi pemantauan jarak jauh dengan biaya operasional rendah. Operator PLTM cukup berlangganan laporan berkala (misalnya setiap 3 bulan) yang menunjukkan area-area dengan potensi ketidakstabilan. Ini jauh lebih murah daripada memasang inclinometer atau extensometer di lapangan yang rawan dirusak atau tertimbun longsor.

4. Deteksi Subsidence Akibat Konsolidasi Tanah Lunak

Ketika kita membangun timbunan di atas tanah lunak, proses konsolidasi primer bisa berlangsung berbulan-bulan hingga bertahun-tahun. InSAR memungkinkan kita memantau penurunan permukaan timbunan dengan sangat detail.

Geogrid: Solusi Perkuatan Struktural di Permukaan

Nah, setelah InSAR memberi tahu kita di mana dan seberapa cepat tanah bergerak, kita butuh material untuk stabilisasi tanah pada Lokasi tersebut. Di situlah geogrid berperan.

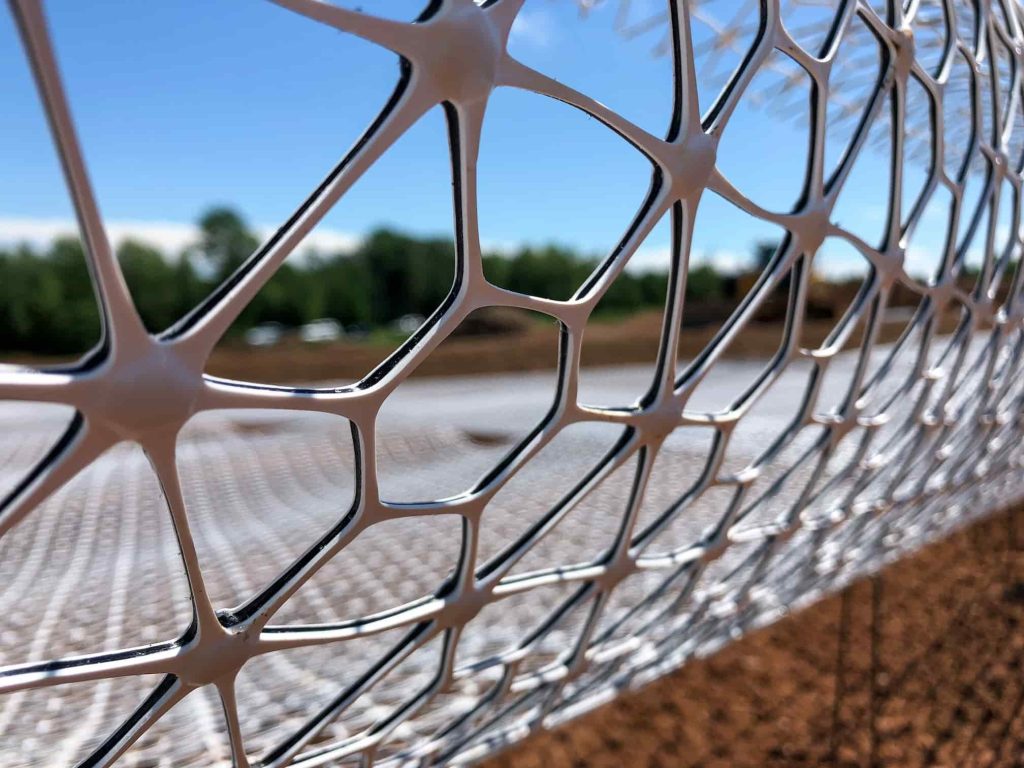

Geogrid berbeda dari geotekstil biasa, dimana adanya bukaan (aperture) yang sengaja didesain untuk saling mengunci (interlock) dengan agregat atau tanah di sekitarnya.

Aplikasi di PLTM/PLTMH

a. Perkuatan Pondasi Powerhouse di Atas Tanah Lunak

b. Stabilisasi Jalan Akses

c. Lantai Kerja Konstruksi (Working Platform)

Integrasi InSAR dan Geogrid

Sinergi kedua teknologi ini sebenarnya sederhana namun sangat logis. InSAR berperan pada level makro: memindai seluruh area proyek (bisa puluhan kilometer persegi) secara rutin untuk mengidentifikasi zona dengan deformasi aktif, kecepatan pergerakan, serta tren temporal (apakah percepatan, konstan, atau melambat). Informasi ini kemudian dimasukkan ke dalam model geoteknik untuk menentukan apakah diperlukan tindakan korektif.

Selanjutnya, geogrid berperan pada level mikro: memperbaiki sifat mekanis tanah di lokasi-lokasi spesifik yang teridentifikasi rawan.

Dari pemaparan di atas, jelas bahwa PLTM dan PLTMH di Indonesia tidak bisa dibangun dengan pendekatan konvensional yang mengabaikan risiko geoteknik. Kombinasi pemantauan jarak jauh dengan InSAR dan stabilisasi tanah dengan geogrid menawarkan solusi yang tidak hanya andal secara teknis tetapi juga ekonomis dalam jangka panjang.

Dengan pendekatan terintegrasi ini, pengembangan PLTM/PLTMH di Indonesia bisa berjalan lebih cepat, lebih aman, dan lebih berkelanjutan. Teknologi telah tersedia, Multibangun menghadirkan keduanya. Ingin tahu tentang stabilisasi tanah ataupun pemantauan menggunakan InSAR satelit silahkan dapat langsung klik untuk berkonsultasi lebih lanjut.

Frequently Asked Questions (FAQ)

Q: Apa bedanya PLTM dan PLTMH? A: Keduanya sama-sama pembangkit listrik tenaga air skala kecil, namun kapasitasnya berbeda. PLTMH (Mikrohidro) umumnya menghasilkan listrik hingga 100 kW. Sementara itu, PLTM (Minihidro) punya kapasitas lebih besar, mulai dari 500 kW sampai 10 MW. Pembangkit ini biasanya dibangun di daerah perbukitan atau tebing curam untuk mengejar perbedaan ketinggian air yang cukup.

Q: Mengapa tanah lunak sering membuat proyek PLTM/PLTMH gagal? A: Tanah lunak seperti lempung basah atau gambut sangat gampang amblas dan tidak kuat menahan beban berat secara merata. Kalau pondasi turun sebelah, poros turbin di dalam mesin bisa melenceng dan rusak. Selain itu, dorongan tanah yang labil sangat berisiko mematahkan pipa saluran air atau membuat bangunan utamanya runtuh tiba-tiba.

Q: Bagaimana cara kerja satelit InSAR memantau lokasi proyek? A: Satelit InSAR memancarkan gelombang radar dari luar angkasa ke permukaan bumi, lalu merekam pantulannya secara berkala. Hebatnya, sinyal ini bisa menembus awan tebal dan hujan. Hasil pantulan ini akan menunjukkan apakah ada tanah yang bergeser atau turun, bahkan dengan akurasi ukuran milimeter. Operator jadi punya alarm peringatan dini sebelum longsor benar-benar terjadi.

Q: Apa fungsi utama geogrid untuk tanah di sekitar pembangkit? A: Geogrid bekerja seperti kerangka besi pada struktur beton, tetapi khusus kita pasang untuk mengikat tanah. Material ini bentuknya seperti jaring dengan lubang-lubang yang akan mengunci batu dan kerikil di sekitarnya. Kuncian inilah yang menahan tanah agar tidak bergeser ke samping, sehingga pondasi, jalan masuk, dan lereng di sekitar pembangkit tetap stabil.

Q: Kenapa kita harus menggabungkan InSAR dan geogrid sekaligus? A: Keduanya punya peran yang saling melengkapi. Satelit InSAR bertugas memindai area proyek dari kejauhan untuk mencari titik mana saja yang rawan bergerak. Begitu koordinat masalahnya ketemu, tim proyek bisa langsung fokus memasang geogrid persis di lokasi kritis tersebut. Langkah ini jauh lebih hemat biaya dan efektif ketimbang menebak-nebak letak tanah yang butuh perkuatan.
