Pembangunan jalan, area kerja, working platform, akses konstruksi, haul road, maupun berbagai infrastruktur di atas tanah dasar dengan daya dukung rendah selalu menghadirkan tantangan tersendiri. Tanah dasar yang lunak atau lemah dapat mengalami deformasi berlebihan ketika menerima beban dari alat berat dan lalu lintas konstruksi. Kondisi tersebut tidak hanya berpotensi menimbulkan rutting dan penurunan permukaan, tetapi juga dapat mengganggu produktivitas pekerjaan, meningkatkan kebutuhan material granular, serta menyebabkan kegagalan pada lapisan perkerasan apabila tidak ditangani dengan tepat.

Salah satu pendekatan yang banyak digunakan dalam stabilisasi lapisan granular adalah pemanfaatan geogrid. Dalam sistem ini, geogrid tidak sekadar berfungsi sebagai lapisan tambahan yang ditempatkan di antara tanah dasar dan agregat. Kinerja sistem bergantung pada interaksi mekanis antara agregat granular, struktur geogrid, dan tanah dasar yang berada di bawahnya.

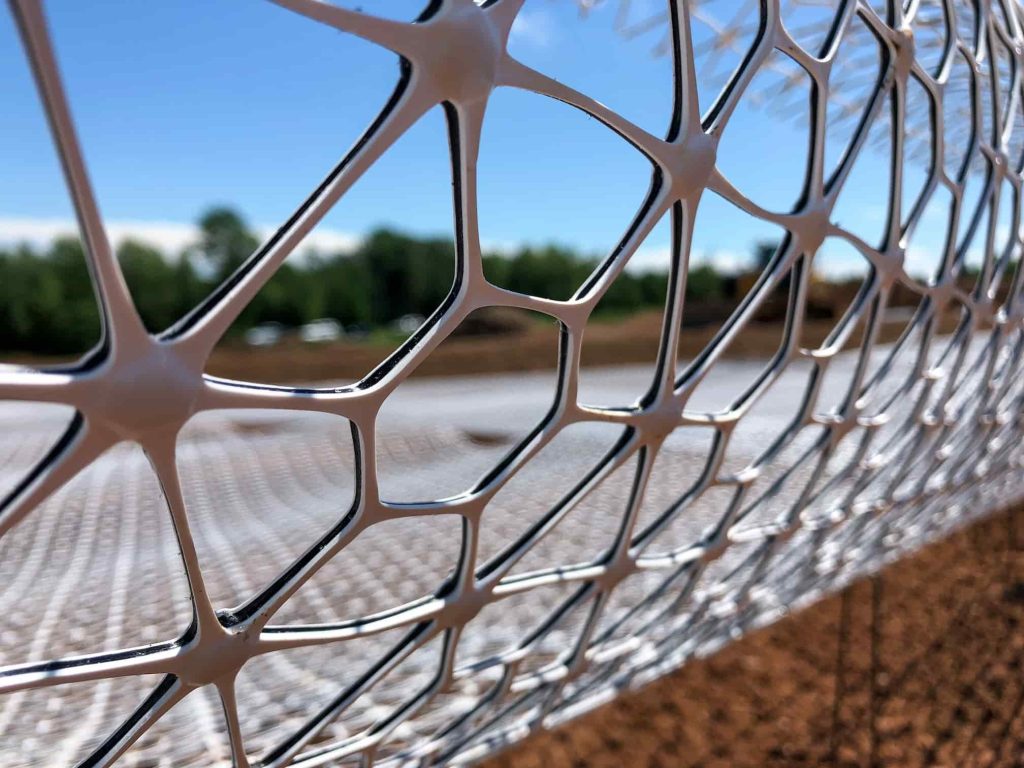

Tensar® InterAx® geogrid dirancang untuk digunakan dalam stabilisasi material granular di atas tanah dasar yang lemah. Pedoman pemasangannya memberikan tahapan mulai dari persiapan tanah dasar, penempatan geogrid, pengaturan overlap, penempatan material granular, hingga proses pemadatan. Pedoman tersebut berlaku baik untuk stabilisasi mekanis permanen maupun sementara pada area yang digunakan untuk akses kendaraan.

Namun demikian, keberhasilan suatu sistem stabilisasi tidak hanya ditentukan oleh produk yang digunakan. Pelaksanaan di lapangan memiliki pengaruh yang sangat besar terhadap kinerja akhir sistem. Geogrid yang telah dipilih berdasarkan desain dapat kehilangan sebagian manfaatnya apabila mengalami kerusakan saat pemasangan, overlap tidak terjaga, material granular ditempatkan secara tidak tepat, atau alat berat melintas langsung di atas geogrid sebelum terbentuk lapisan pelindung yang memadai.

Oleh karena itu, artikel ini membahas acuan pemasangan Tensar® InterAx® geogrid secara sistematis, mulai dari konsep dasar hingga tahapan pengendalian kualitas di lapangan.

1. Memahami Fungsi Geogrid InterAx® dalam Sistem Stabilisasi

Sebelum membahas metode pemasangan, penting untuk memahami bahwa geogrid bekerja sebagai bagian dari suatu sistem tanah agregat geogrid, bukan sebagai elemen struktural yang bekerja secara terpisah.

Ketika material granular ditempatkan di atas geogrid dan menerima beban dari lalu lintas atau struktur, partikel agregat akan berinteraksi dengan bukaan dan elemen geogrid. Interaksi ini membantu meningkatkan stabilitas lapisan granular dan mengurangi pergerakan lateral agregat.

Pada tanah dasar yang lemah, kondisi ini menjadi sangat penting. Tanpa stabilisasi yang memadai, beban kendaraan dapat menyebabkan:

• deformasi vertikal pada tanah dasar;
• pergerakan lateral material granular;
• terbentuknya rutting;
• tercampurnya agregat dengan tanah dasar;
• meningkatnya kebutuhan ketebalan lapisan granular;
• penurunan kualitas dan umur layanan konstruksi.

Sistem stabilisasi dengan geogrid bertujuan untuk membantu mempertahankan integritas lapisan granular sehingga beban dapat didistribusikan melalui sistem secara lebih efektif.

Namun, mekanisme tersebut hanya dapat bekerja secara optimal apabila agregat dapat berinteraksi langsung dengan struktur geogrid. Inilah salah satu alasan penting mengapa apabila digunakan geotekstil separator bersama dengan Tensar® InterAx® geogrid, posisi geogrid harus berada di atas geotekstil. Dengan susunan tersebut, material granular tetap dapat berinteraksi dan mengunci dengan aperture geogrid.

Susunan sederhana sistem dapat digambarkan sebagai berikut:

Perlu diperhatikan bahwa kebutuhan geotekstil separator dan geogrid merupakan bagian dari desain sistem. Tidak semua proyek memiliki kebutuhan yang sama. Pemilihan kombinasi geosintetik harus mempertimbangkan kondisi tanah dasar, jenis material pengisi, kebutuhan filtrasi atau separasi, serta fungsi konstruksi.

2. Tahap Pertama: Persiapan Tanah Dasar

Persiapan tanah dasar merupakan salah satu tahapan paling penting sebelum geogrid dipasang. Kesalahan yang sering terjadi di lapangan adalah melakukan perbaikan tanah dasar secara berlebihan menggunakan alat berat pada kondisi tanah yang sebenarnya tidak mampu mendukung lalu lintas konstruksi.

Panduan pemasangan Tensar® InterAx® secara khusus membedakan kondisi tanah dasar ketika alat konstruksi tidak dapat melintas dengan aman. Dalam kondisi tersebut, geogrid dapat dipasang langsung pada permukaan lokasi setelah dilakukan penanganan terhadap hambatan hambatan utama.

Panduan menyebutkan bahwa pada kondisi tertentu vegetasi dan topsoil dapat tetap dipertahankan, sementara tonjolan utama dihilangkan dan cekungan lokal diisi, kemudian permukaan diratakan sesuai persyaratan dokumen kontrak.

Hal ini menunjukkan bahwa metode persiapan tanah dasar harus menyesuaikan kondisi aktual lapangan dan desain proyek. Pendekatan over excavation tidak selalu merupakan solusi terbaik.

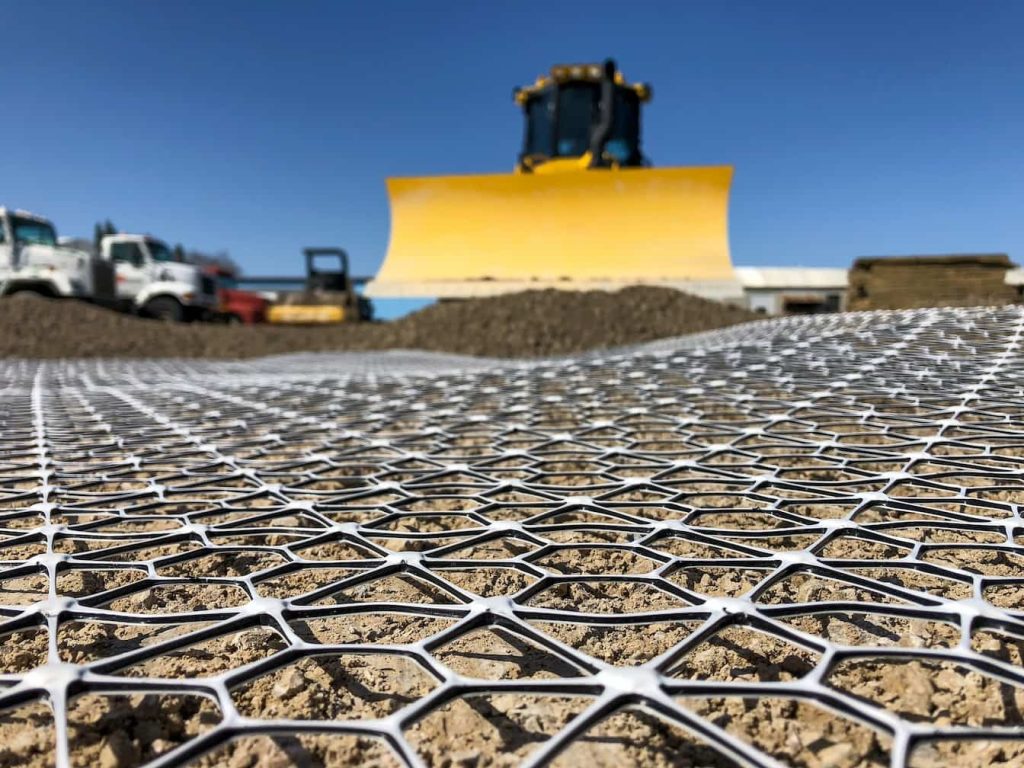

3. Penempatan Tensar® InterAx® Geogrid

Setelah tanah dasar siap, tahap berikutnya adalah penempatan geogrid.

Dalam penanganan material geogrid, penggunaan heavy duty gloves direkomendasikan untuk keselamatan pekerja.

Geogrid dapat ditempatkan dengan orientasi:

• sejajar dengan garis tengah jalan; atau
• melintang terhadap arah jalan.

Pedoman pemasangan memperbolehkan kedua orientasi tersebut.

Dalam praktiknya, orientasi pemasangan harus mengikuti gambar kerja, metode pelaksanaan, dan desain proyek. Pada area dengan geometri kompleks, metode pemasangan perlu direncanakan agar jumlah sambungan, lipatan, dan area yang harus dipotong dapat diminimalkan.

3.1 Prinsip utama saat menggelar geogrid

Beberapa prinsip penting yang harus diperhatikan adalah:

• geogrid harus ditempatkan sesuai layout desain;
• material tidak boleh mengalami kerusakan yang dapat mengganggu kontinuitas sistem;
• lipatan yang tidak diperlukan harus dihindari;
• overlap harus dipersiapkan sebelum proses penimbunan utama;
• geogrid harus tetap berada pada posisinya selama penempatan agregat.

Pada tanah yang sangat lunak, pekerja perlu berhati hati agar aktivitas pemasangan sendiri tidak menyebabkan disturbance berlebihan pada subgrade.

4. Posisi Geogrid Apabila Menggunakan Geotekstil Separator

Dalam beberapa proyek, sistem stabilisasi membutuhkan geotekstil sebagai separator antara tanah dasar dan lapisan granular.

Apabila geotekstil separator digunakan bersama Tensar® InterAx® geogrid, pedoman pemasangan menyatakan bahwa geogrid harus ditempatkan di atas geotekstil.

Susunan ini memiliki tujuan fungsional yang jelas.

Geotekstil menjalankan fungsi sesuai desain sistem, sementara geogrid tetap harus dapat berinteraksi dengan material granular. Apabila geogrid ditempatkan dalam konfigurasi yang menghambat kontak efektif antara agregat dan aperture geogrid, maka mekanisme stabilisasi yang direncanakan dapat terganggu.

Karena itu, kombinasi beberapa jenis geosintetik tidak boleh dipasang hanya berdasarkan kemudahan konstruksi. Urutan lapisan harus mengikuti gambar desain dan spesifikasi proyek.

5. Pengaturan Overlap Antar Lembar Geogrid

Salah satu detail penting dalam pemasangan adalah overlap.

Lebar overlap antara dua lembar Tensar® InterAx® geogrid bergantung pada:

• gradasi material pengisi;
• ketebalan lapisan granular;
• kekakuan tanah dasar.

Pedoman menetapkan overlap minimum sebesar 300 mm, sedangkan overlap maksimum yang umumnya diperlukan adalah 600 mm, atau mengikuti ketentuan dokumen kontrak.

Rentang tersebut memberikan batas umum, tetapi keputusan akhir tetap harus merujuk pada desain dan spesifikasi proyek.

5.1 Mengapa overlap penting?

Overlap berfungsi untuk menjaga kontinuitas area stabilisasi di antara lembar geogrid yang berdekatan.

Apabila overlap terlalu kecil, terdapat risiko terjadinya:

• pergeseran antar lembar;
• terbukanya sambungan selama penimbunan;
• terbentuknya area dengan stabilisasi yang tidak kontinu;
• displacement akibat pergerakan agregat atau deformasi subgrade.

Sebaliknya, overlap yang terlalu besar tanpa dasar desain juga dapat meningkatkan penggunaan material secara tidak efisien.

5.2 Menjaga overlap selama penimbunan

Pedoman menyatakan bahwa overlap harus diamankan dan dipertahankan selama proses penimbunan. Salah satu metode yang direkomendasikan adalah dengan menempatkan timbunan kecil material granular secara lokal di atas area overlap sebelum penimbunan utama dilakukan.

Metode ini penting karena material granular yang datang dari alat berat dapat memberikan gaya tarik atau dorong pada geogrid. Jika overlap belum stabil, lembar geogrid dapat bergeser dan mengubah konfigurasi yang telah direncanakan.

6. Pemilihan Material Granular

Kinerja sistem tidak hanya bergantung pada geogrid. Material granular yang ditempatkan di atasnya juga merupakan bagian penting dari sistem.

Pedoman menyebutkan bahwa well graded aggregate fill sesuai digunakan sebagai lapisan granular tidak terikat. Persyaratan gradasi spesifik tetap harus mengacu pada dokumen desain dan gambar proyek.

Material yang digunakan perlu memenuhi persyaratan proyek terkait, antara lain:

• gradasi;
• ukuran maksimum butiran;
• kebersihan material;
• kandungan butiran halus;
• karakteristik pemadatan;
• ketahanan agregat;
• persyaratan lain dalam spesifikasi teknis.

Pemilihan material yang tidak sesuai dapat memengaruhi:

• kemampuan pemadatan;
• interaksi dengan geogrid;
• stabilitas lapisan;
• drainase lapisan;
• kinerja jangka panjang.

Oleh sebab itu, kontraktor tidak seharusnya mengganti jenis agregat hanya berdasarkan ketersediaan material di lokasi tanpa evaluasi terhadap spesifikasi dan desain.

7. Metode Penempatan Material Granular

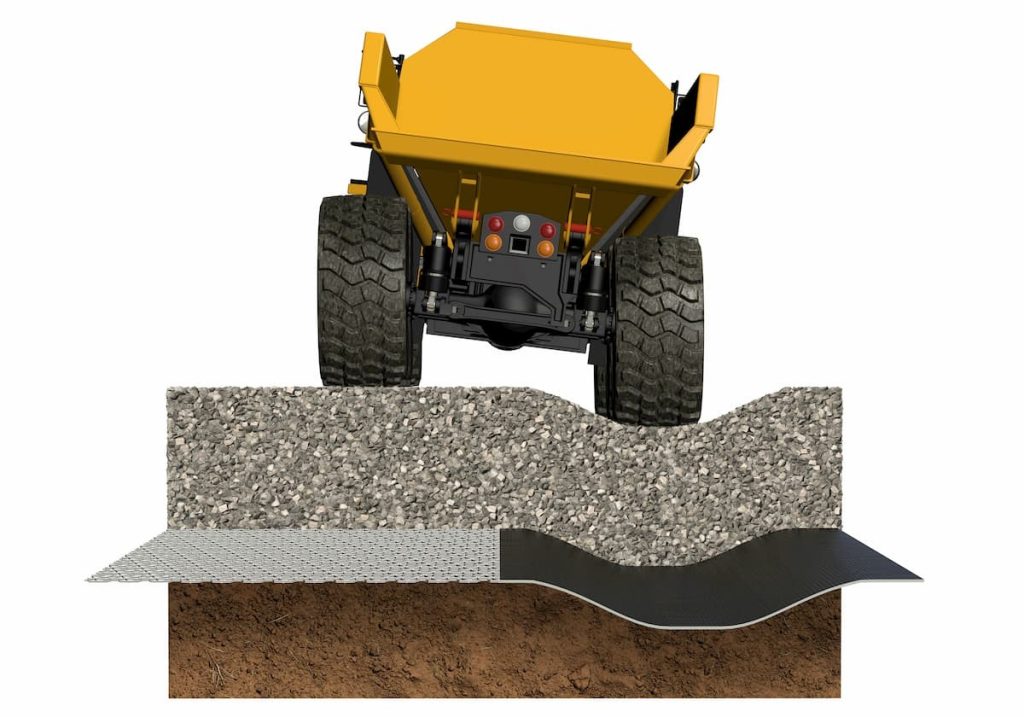

Tahap ini merupakan salah satu tahapan paling kritis dalam pemasangan geogrid.

Kesalahan utama yang harus dihindari adalah menumpahkan material granular langsung dari truk ke atas geogrid yang belum terlindungi.

Pedoman secara tegas menyatakan bahwa muatan granular harus ditumpahkan menjadi stockpile di atas material fill yang telah ditempatkan, bukan langsung pada Tensar® InterAx® geogrid.

Setelah itu, stockpile dapat disebarkan menggunakan alat mekanis sehingga agregat bergerak atau mengalir menuju geogrid secara bertahap. Contohnya menggunakan excavator bucket atau dozer dengan konfigurasi bucket yang sesuai.

7.1 Mengapa dumping langsung harus dihindari?

Ketika material dijatuhkan langsung ke geogrid:

• terjadi beban impak;
• geogrid dapat bergeser;
• overlap dapat terbuka;
• geogrid berpotensi mengalami kerusakan;
• tanah dasar lunak dapat mengalami deformasi lokal yang besar.

Karena itu, prinsip pelaksanaan yang lebih aman adalah membangun working layer secara bertahap.

Material ditempatkan terlebih dahulu pada area yang telah memiliki perlindungan fill, kemudian disebarkan menuju area yang masih tertutup geogrid. Dengan demikian, alat berat bekerja di atas lapisan granular, bukan langsung di atas geogrid.

8. Ketebalan Lapisan Awal

Pedoman menyatakan bahwa material granular harus disebarkan dalam lapisan dengan ketebalan tidak kurang dari 150 mm. Ketebalan lapisan awal yang ditempatkan langsung di atas geogrid harus mengikuti ketentuan dokumen kontrak, termasuk batas maksimum ketebalan lapisan.

Selain itu, tidak ada lalu lintas atau alat konstruksi yang diperbolehkan berjalan di atas geogrid sebelum geogrid tertutup oleh minimum 150 mm lapisan granular.

Ketentuan ini merupakan salah satu parameter paling penting dalam metode pelaksanaan.

8.1 Fungsi lapisan granular awal

Lapisan awal berfungsi sebagai:

• perlindungan geogrid dari kontak langsung alat berat;
• media distribusi beban;
• lapisan kerja awal;
• lapisan yang memungkinkan alat konstruksi bekerja tanpa merusak geosintetik.

Ketebalan aktual yang dibutuhkan tetap harus mengikuti desain. Kondisi tanah dasar yang sangat lunak, jenis alat yang digunakan, serta metode penyebaran material dapat menjadi pertimbangan penting dalam penetapan metode kerja.

9. Arah Penyebaran Material pada Area yang Luas

Untuk area yang luas dan lebar, panduan pemasangan memberikan arahan khusus.

Lapisan pertama material granular harus disebarkan sehingga kemajuan penimbunan bergerak melintasi lebar roll, bukan sepanjang panjang roll.

Prinsip ini perlu diperhatikan dalam penyusunan metode kerja.

Tujuannya adalah menjaga proses penimbunan tetap terkendali dan mengurangi risiko displacement geogrid selama lapisan pertama dibentuk.

Metode pelaksanaan idealnya mencakup:

1. lokasi awal penimbunan;
2. arah pergerakan alat;
3. area stockpile;
4. urutan penyebaran;
5. pengaturan overlap;
6. jalur alat berat;
7. prosedur penanganan apabila terjadi kerusakan.

Dengan metode kerja yang jelas, operator alat berat dapat memahami bahwa geogrid yang belum tertutup bukan merupakan jalur lalu lintas.

10. Pemadatan Lapisan Granular

Setelah material granular ditempatkan, tahap berikutnya adalah pemadatan.

Untuk well graded aggregate, pemadatan harus dilakukan untuk mencapai tingkat kepadatan sesuai persyaratan proyek atau kontrak.

Namun, pada kondisi tanah dasar yang sangat lunak, terdapat perhatian khusus. Pedoman menyatakan bahwa tingkat pemadatan yang diterapkan pada lapisan fill paling bawah dapat perlu dikurangi dibandingkan persyaratan standar.

Hal ini penting karena energi pemadatan yang terlalu besar pada lapisan pertama dapat menyebabkan respons yang tidak diinginkan pada tanah dasar yang sangat lunak.

10.1 Pendekatan pemadatan bertahap

Secara umum, strategi pelaksanaan dapat dibagi menjadi:

Tahap pertama: membentuk lapisan granular awal dengan tetap menjaga geogrid dan tanah dasar.

Tahap kedua: melakukan pemadatan dengan metode yang sesuai kondisi tanah dasar.

Tahap berikutnya: setelah sistem mulai memiliki kapasitas dukung yang cukup, pekerjaan dapat dilanjutkan dengan penambahan lapisan dan pemadatan sesuai spesifikasi.

Pendekatan ini menekankan bahwa metode pemadatan tidak selalu dapat disamaratakan untuk seluruh lapisan.

11. Larangan Melintas Langsung di Atas Geogrid

Salah satu prinsip paling penting dalam seluruh proses pemasangan adalah larangan lalu lintas langsung di atas geogrid yang belum tertutup.

Pedoman menyatakan bahwa kendaraan maupun alat konstruksi tidak boleh melintas di atas Tensar® InterAx® geogrid sebelum tertutup minimum 150 mm material granular.

Ketentuan ini harus diterjemahkan menjadi pengendalian lapangan yang jelas.

Area pemasangan dapat dibagi menjadi beberapa zona:

• Zona geogrid terbuka: hanya untuk pemasangan dan tidak boleh dilalui alat.
• Zona overlap: harus diamankan sebelum receiving fill.
• Zona lapisan awal: area dengan granular fill yang sedang dibentuk.
• Zona working platform: area yang telah memiliki ketebalan dan kondisi sesuai untuk lalu lintas alat.

Urutan Metode Pelaksanaan di Lapangan

Secara praktis, urutan pemasangan dapat dirangkum sebagai berikut:

Langkah 1   Survey dan persiapan area
Memastikan batas area, elevasi, kondisi tanah dasar, serta metode akses alat telah sesuai rencana.

Langkah 2   Persiapan subgrade
Menghilangkan tonjolan besar dan menangani cekungan lokal tanpa melakukan disturbance berlebihan terhadap tanah dasar.

Langkah 3   Pemasangan geotekstil, apabila diperlukan
Geotekstil ditempatkan sesuai desain sebagai lapisan separator.

Langkah 4   Penggelaran Tensar® InterAx® geogrid
Geogrid ditempatkan di atas subgrade atau di atas geotekstil separator.

Langkah 5   Pengaturan overlap
Overlap dijaga sesuai desain, dengan minimum 300 mm dan umumnya hingga 600 mm apabila diperlukan atau sesuai dokumen kontrak.

Langkah 6   Pengamanan overlap
Material granular dalam jumlah kecil dapat ditempatkan secara lokal untuk membantu mempertahankan posisi overlap.

Langkah 7   Penempatan granular fill
Material tidak ditumpahkan langsung ke geogrid. Stockpile ditempatkan di atas fill yang sudah terbentuk.

Langkah 8   Penyebaran lapisan awal
Material disebarkan secara bertahap hingga menutup geogrid.

Langkah 9   Verifikasi ketebalan minimum
Tidak ada lalu lintas alat di atas area sebelum geogrid tertutup minimum 150 mm granular fill.

Langkah 10   Pemadatan
Pemadatan dilakukan sesuai spesifikasi proyek dengan penyesuaian apabila kondisi subgrade sangat lunak.

Langkah 11   Penambahan lapisan berikutnya
Lapisan granular selanjutnya dibangun hingga mencapai ketebalan desain.

Langkah 12   Quality control dan acceptance
Dilakukan pemeriksaan terhadap ketebalan, overlap, kondisi permukaan, pemadatan, dan kesesuaian terhadap dokumen proyek.

Frequently Asked Questions (FAQ)

1. Apa fungsi utama Tensar® InterAx® geogrid pada tanah dasar yang lemah? Geogrid bekerja mengunci material agregat granular di atasnya. Interaksi mekanis ini membagi beban alat berat secara lebih merata ke tanah dasar, sehingga mencegah terbentuknya jejak roda dalam (rutting) dan menjaga stabilitas lapisan jalan.
2. Bagaimana susunan pemasangan jika proyek memakai geotekstil separator? Geogrid wajib dipasang di atas geotekstil separator. Posisi ini memastikan material granular tetap bersentuhan langsung dan mengunci ke dalam lubang (aperture) geogrid.
3. Apakah alat berat boleh melintas langsung di atas geogrid yang baru digelar? Sama sekali tidak boleh. Anda harus menimbun geogrid dengan material granular minimal setebal 150 mm terlebih dahulu. Setelah lapisan pelindung ini terbentuk, barulah kendaraan atau alat konstruksi bisa melintas dengan aman.
4. Berapa ukuran overlap (tumpang tindih) antar lembar geogrid yang benar? Lebar overlap minimal adalah 300 mm, dan maksimal umumnya mencapai 600 mm. Angka pastinya menyesuaikan kekakuan tanah dasar, ketebalan timbunan, serta ketentuan di gambar desain proyek.
5. Apakah semua vegetasi dan lapisan tanah atas (topsoil) wajib dikeruk sebelum pemasangan? Tidak selalu. Pada tanah yang sangat lunak, Anda justru bisa mempertahankan topsoil. Cukup ratakan tonjolan besar dan isi area yang cekung. Memaksakan pengerukan dengan alat berat sering kali malah makin merusak daya dukung tanah dasar.
