Bagi para praktisi di industri pertambangan dan ketenagalistrikan (PLTU), istilah coal yard atau stockpile batubara merupakan fasilitas fundamental. Area ini adalah jantung logistik yang berfungsi sebagai tempat pengumpulan ribuan hingga jutaan ton batubara sebelum didistribusikan ke end-user atau dibakar di boiler pembangkit listrik. Namun, mengelola tumpukan material fosil di ruang terbuka bukanlah sekadar urusan logistik semata; terdapat tantangan operasional dan risiko lingkungan masif yang menyertainya. Di negara tropis seperti Indonesia dengan curah hujan yang sangat tinggi, paparan cuaca secara terus-menerus dapat memicu masalah serius, mulai dari penurunan kualitas kalori batubara hingga bencana ekologi yang diakibatkan oleh lindi beracun.

Untuk mengatasi tantangan teknis dan lingkungan tersebut, industri pertambangan modern saat ini secara absolut bergantung pada intervensi teknologi geosintetik. Salah satu material pelapis kedap air yang paling vital dalam rekayasa coal yard adalah Geomembrane. Artikel ini akan membedah secara ilmiah dan komprehensif mengenai fungsi, spesifikasi teknis, desain rekayasa, hingga standar Quality Control (QC) pemasangan geomembrane pada fasilitas coal yard.

1. Dinamika Lingkungan dan Ancaman Air Asam Tambang (Acid Mine Drainage)

Untuk memahami urgensi pelapisan dasar pada coal yard, kita harus menelaah reaksi kimia yang terjadi ketika batubara terpapar oleh elemen cuaca. Secara mineralogi, batubara secara alami mengandung mineral pirit (besi sulfida). Ketika hujan membasahi tumpukan batubara di stockpile, air hujan (H₂O) akan bereaksi dengan pirit (FeS₂) dan oksigen (O₂) bebas di udara. Hasil dari reaksi oksidasi kimia alami ini adalah terbentuknya asam sulfat cair (H₂SO₄), sebuah fenomena yang dikenal luas dalam literatur lingkungan sebagai Air Asam Tambang (Acid Mine Drainage / AMD).

Air asam tambang memiliki tingkat keasaman (pH) yang sangat rendah dan bersifat sangat korosif. Sifat asam yang ekstrem ini bertindak sebagai pelarut yang kuat, mampu melepaskan dan melarutkan logam berat beracun yang terperangkap di dalam matriks batubara, seperti timbal (Pb), merkuri (Hg), arsenik (As), dan kadmium (Cd). Jika area coal yard dibiarkan berupa tanah alami tanpa sistem pelapis kedap air yang terstandardisasi, lindi beracun ini akan langsung mengalami peresapan (seepage) ke dalam lapisan akuifer tanah.

Dampak ekologis dari seepage ini sangat fatal:

• Pencemaran Air Tanah dan Permukaan: Kontaminasi logam berat pada sumur warga dan badan sungai yang mematikan biota air tawar.
• Sanksi Hukum dan Finansial: Pelanggaran terhadap regulasi Kementerian Lingkungan Hidup dan Kehutanan (KLHK) dapat berujung pada denda miliaran rupiah, anjloknya peringkat PROPER (Program Penilaian Peringkat Kinerja Perusahaan), hingga pencabutan Izin Usaha Pertambangan (IUP).

Oleh karena itu, aplikasi geomembrane pada coal yard telah bertransformasi dari sekadar opsi menjadi sebuah kewajiban absolut (mandatory) bagi operasional tambang yang mematuhi prinsip Environmental, Social, and Governance (ESG).

2. Geomembrane HDPE: Spesifikasi Material dan Ketahanan Kritis

Secara definisi, geomembrane adalah material pelapis kedap air (impermeable layer) sintetis yang direkayasa secara khusus untuk memblokir pergerakan cairan, gas, dan bahan kimia berbahaya agar tidak meresap ke dalam formasi tanah di bawahnya. Meskipun secara visual tampak seperti lembaran plastik hitam raksasa, geomembrane diproduksi dari polimer bermutu tinggi.

Dalam aplikasi industri berat seperti coal yard, tipe High-Density Polyethylene (HDPE) adalah standar emas yang paling banyak digunakan. Pemilihan material ini didasarkan pada argumen ilmiah dan teknis berikut:

1. Ketahanan Kimia (Chemical Resistance) Level Tinggi: HDPE memiliki struktur molekul polimer yang sangat padat. Densitas molekuler ini membuatnya sangat kebal terhadap korosi akibat paparan asam sulfat pekat dari lindi batubara, serta berbagai reagen kimia keras lainnya.
2. Kekuatan Tarik (Tensile Strength) Ekstrem: Stockpile batubara memuat beban statis setinggi belasan meter dengan bobot jutaan ton. Area ini juga dilewati alat berat seperti ekskavator dan dump truck. Geomembrane HDPE memiliki modulus elastisitas dan kekuatan tarik yang memastikan lapisan dasar tidak mudah melar atau mengalami robek struktural akibat beban.
3. Durabilitas Terhadap Cuaca (UV Resistance): Material geomembrane diformulasikan dengan tambahan aditif khusus seperti carbon black (biasanya 2-5%), antioksidan, dan UV stabilizer. Komposisi ini mencegah terjadinya environmental stress cracking (retak struktural) meski dipanggang sengatan matahari tropis selama puluhan tahun.

3. Rekayasa Desain dan Fungsi Lapis Geomembrane pada Coal Yard

Penerapan geomembrane dalam area manajemen batubara terintegrasi dalam beberapa titik operasional utama:

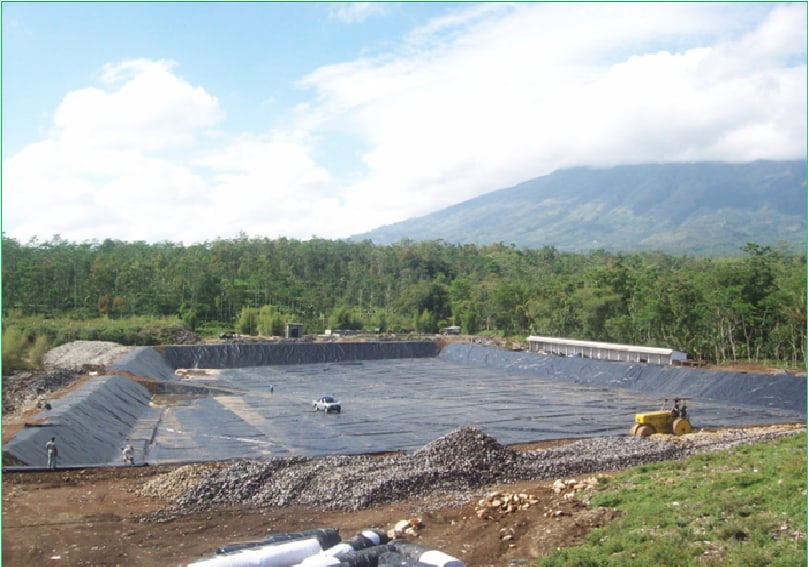

A. Proteksi Dasar Area Timbunan (Base Liner System) Fungsi paling esensial dari geomembrane adalah sebagai alas dasar (base liner) di bawah tumpukan batubara. Permukaan tanah yang telah dipadatkan (subgrade) dilapisi geomembrane untuk menjadi tameng tak tertembus. Seluruh air hujan yang tercampur polutan akan tertahan di atas lembaran ini dan dipandu melalui kemiringan lereng menuju sistem drainase khusus. Selain fungsi lingkungan, keberadaan alas yang solid ini mencegah kerugian ekonomi berupa batubara yang tenggelam (hilang) dan bercampur dengan lumpur tanah dasar saat alat berat melakukan pengerukan ulang.

B. Optimalisasi dengan Sistem Saluran Bawah Tanah (Underdrain) Pada area coal yard dengan curah hujan ekstrem, sistem pelapis geomembrane sering kali diintegrasikan dengan sistem underdrain (saluran bawah tanah) untuk mencegah genangan yang dapat menurunkan kualitas kalori batubara. Berdasarkan studi ilmiah di PLTU Paiton, sistem underdrain didesain menggunakan pipa kolektor HDPE perforated corrugated double wall (berlubang dan bergelombang) yang dipasang dengan kemiringan tertentu (misal 1%) di atas lapisan kedap. Sistem ini dibungkus dengan non-woven geotextile (misal 200 g/m²) yang berfungsi sebagai filter untuk memastikan air lindi mengalir lancar ke kolam penampungan tanpa membawa partikel denda batubara yang dapat menyumbat pipa. Efisiensi aliran sistem underdrain ini terbukti secara hidrologis mampu meningkatkan kapasitas pengaliran hingga 9,1%.

C. Pelapis Kolam Pengolahan Limbah Tambang (Settling Pond / ACRO WWTP) Air lindi dari coal yard (disebut coal run-off) tidak boleh dibuang langsung ke alam. Lindi tersebut dialirkan menuju Ash & Coal Run-Off Waste Water Treatment Plant (ACRO WWTP). Kolam-kolam pengendapan (settling pond) dan netralisasi (seperti Buffer Tank dan Neutralization Tank) ini mutlak berlapis geomembrane HDPE karena material tanah alami tidak sanggup menahan rembesan asam sulfat. Di dalam kolam berlapis geomembrane ini, lindi akan diinjeksi dengan zat kimia seperti HCl atau NaOH untuk mengatur pH, serta penambahan koagulan (seperti Ferric chloride) dan polimer untuk mengendapkan Total Suspended Solids (TSS).

D. Penutup Tumpukan Batubara (Cover System) Untuk mempertahankan mutu, geomembrane juga kerap digunakan sebagai pelindung atas (terpal penutup). Menutup stockpile mencegah curah hujan menaikkan persentase moisture content (kandungan air) yang bisa merusak Gross Calorific Value (GCV) batubara. Selain itu, ini juga menekan emisi fugitive dust (debu beterbangan) yang membahayakan pernapasan pekerja dan permukiman warga.

4. Hierarki Lapisan dan Geotekstil Sebagai Bantalan

Dalam kajian geoteknik, geomembrane tidak bekerja sendirian. Untuk aplikasi yang berhadapan dengan material tajam seperti ujung pecahan batubara atau kerikil dasar, geomembrane selalu dipasangkan dengan Geotextile Non-Woven. Geotekstil ini dipasang sebagai lapisan pelindung (cushioning / bantal) di atas dan/atau di bawah lembaran geomembrane. Fungsinya adalah menyerap energi tusukan (puncture resistance) mekanis dari beban statis maupun dinamis alat berat, sehingga lapisan geomembrane HDPE tetap utuh, tidak bolong, dan fungsi kedap airnya terjamin.

Jika coal yard menghasilkan limbah yang dikategorikan sebagai Bahan Berbahaya dan Beracun (B3) tingkat tinggi, standar desain KLHK (merujuk pada Kep.04/BAPEDAL/09/1995) mengharuskan pelapisan ganda (Secure Landfill Double Liner). Hierarkinya mencakup: Lapisan tanah padat (permeabilitas 1×10⁻⁹ m/s) setebal minimal 1 meter Geomembrane sekunder HDPE 1.5 – 2.0 mm Sistem Pendeteksi Kebocoran (Geonet HDPE + geotekstil) Lapisan tanah penghalang (barrier soil/GCL) Geomembrane Primer HDPE 1.5 – 2.0 mm Sistem pengumpulan lindi dengan material granular dan pelindung tanah operasi.

5. Standar Operasional Pemasangan (Instalasi)

Material yang mutunya sangat baik akan menjadi sia-sia apabila prosedur instalasinya tidak mengikuti standar Quality Control yang ketat. Tahapan krusial instalasi geomembrane di coal yard meliputi:

1. Pekerjaan Tanah (Earthwork) & Persiapan Subgrade: Tanah dasar harus dipadatkan sesuai spesifikasi, dihaluskan, dan mutlak bersih dari sisa akar pohon, batuan tajam, kelembapan berlebih, atau puing-puing organik yang berpotensi merobek geomembrane.
2. Pembuatan Parit Jangkar (Anchor Trench): Sebelum instalasi, parit harus digali di sekeliling area untuk “mengunci” ujung geomembrane agar tidak tertarik atau terlepas. Sudut parit dibuat agak membulat agar material tidak menekuk tajam.
3. Penggelaran Material (Deployment): Panel geomembrane dihampar menggunakan alat berat dan spreader bar secara hati-hati agar tidak meregang. Pemasangan mempertimbangkan tumpang-tindih (overlap) sekitar 10-15 cm antar lembaran. Proses harus memperhitungkan suhu (ekspansi/kontraksi termal polimer) dan menghindari kondisi hujan, angin kencang, atau embun. Kantong pasir (sandbags) sering ditempatkan untuk mencegah geomembrane terangkat angin sebelum dilas.
4. Proses Penyambungan (Seaming / Welding): Geomembrane HDPE tidak direkatkan dengan lem, melainkan dengan fusi termal (pelelehan) menggunakan mesin las otomatis.
   • Hot Wedge Welding: Menggunakan mesin “kodok” yang menghasilkan jalur las ganda (double track). Metode ini diterapkan untuk lintasan lurus dan panjang antar lembaran.
   • Extrusion Welding: Menggunakan alat las berbentuk senapan (handheld) yang melelehkan kawat resin. Metode ini dikhususkan untuk menambal area sulit, sambungan sudut (corner), atau sekeliling penetrasi pipa.

6. Pengujian dan Quality Control (QC) Standar GRI & ASTM

Guna menjamin tidak ada asam tambang yang lolos, setiap sambungan las wajib diuji di lapangan berdasarkan pedoman Geosynthetics Research Institute (GRI) dan standar ASTM (American Society for Testing and Materials). Pengujian terbagi menjadi dua ranah utama:

A. Pengujian Merusak (Destructive Test) Pengujian ini mengambil sampel dari hasil pengelasan di lapangan secara berkala (misal setiap panjang lasan tertentu) untuk diuji di laboratorium lapangan menggunakan alat Tensiometer Digital.

• Peel Test (Uji Kupas): Mengukur kekuatan sambungan saat ditarik saling menjauh ke arah atas-bawah.
• Shear Test (Uji Geser): Mengukur kekuatan tarik linier material pada sambungannya. Nilai kelulusan parameter mekanis ini diatur secara kaku dalam spesifikasi GRI GM 19a (Tabel 1 untuk HDPE).

B. Pengujian Tidak Merusak (Non-Destructive Test) Dilakukan pada 100% panjang sambungan yang terpasang di coal yard.

• Air Pressure Test (Uji Tekanan Udara): Sesuai standar ASTM D 5820. Digunakan untuk menguji sambungan jalur ganda (Hot Wedge). Udara bertekanan antara 20 – 40 psi dipompa masuk ke celah kosong di antara dua jalur lasan. Katup kemudian ditutup selama 5 menit. Jika jarum manometer menunjukkan penurunan tekanan yang tidak melebihi 2 psi, maka sambungan dinyatakan kedap dan lolos QC.
• Vacuum Box Test (Uji Vakum): Sesuai standar ASTM D 5641. Digunakan untuk menguji sambungan tunggal (Extrusion). Sambungan disemprot dengan larutan cairan sabun yang berbusa. Kotak transparan vakum diletakkan di atasnya, lalu udara disedot keluar menggunakan pompa. Jika ada lubang sebesar jarum sekalipun, perbedaan tekanan akan menyedot udara lewat lubang tersebut dan menghasilkan gelembung sabun yang bisa dilihat secara kasat mata oleh teknisi QC.

7. Kesimpulan

Lapisan Geomembrane HDPE, didukung oleh geotextile pelindung dan integrasi sistem pipa underdrain, terbukti secara empiris sebagai infrastruktur yang tak tergantikan. Sistem ini menghalau bahaya ekologis dari pembentukan lindi asam tambang, menstabilkan kualitas produk batubara dari paparan curah hujan tinggi, dan memastikan keberlanjutan operasional (sustainability) yang sejalan dengan regulasi negara dan tuntutan global mengenai prinsip ESG (Environmental, Social, and Governance).

Untuk mengetahui lebih lanjut terkait produk Huitex Geomembrane dari Multibangun, hubungi team ahli kami dengan menghubungi kontak yang tersedia.

8. FAQ

1. Apa itu coal yard?
Coal yard adalah area penumpukan atau stockpile batubara yang digunakan untuk menyimpan batubara sebelum didistribusikan ke pengguna akhir atau dipakai sebagai bahan bakar di PLTU.

2. Mengapa coal yard perlu menggunakan geomembrane?
Geomembrane digunakan untuk mencegah air lindi hasil kontak batubara dengan hujan meresap ke tanah. Lapisan ini membantu mengendalikan risiko pencemaran air tanah, menjaga area tetap stabil, dan mendukung kepatuhan terhadap regulasi lingkungan.

3. Apa risiko jika coal yard tidak dilapisi geomembrane?
Tanpa geomembrane, air lindi berpotensi meresap ke tanah dan mencemari lingkungan. Selain itu, area dasar stockpile bisa menjadi becek, menyebabkan kehilangan material batubara, menurunkan efisiensi operasional, dan meningkatkan potensi sanksi lingkungan.

4. Mengapa geomembrane HDPE paling banyak digunakan pada coal yard?
Geomembrane HDPE dipilih karena memiliki ketahanan kimia yang baik terhadap lindi asam, kuat terhadap beban berat, tahan paparan UV, dan cocok untuk aplikasi jangka panjang di area tambang maupun PLTU.5. Berapa ketebalan geomembrane yang umum dipakai untuk coal yard?
Ketebalan geomembrane untuk coal yard umumnya berada pada kisaran 1,5 mm hingga 2,0 mm, tergantung desain, beban operasional, kondisi tanah dasar, dan persyaratan teknis proyek.
