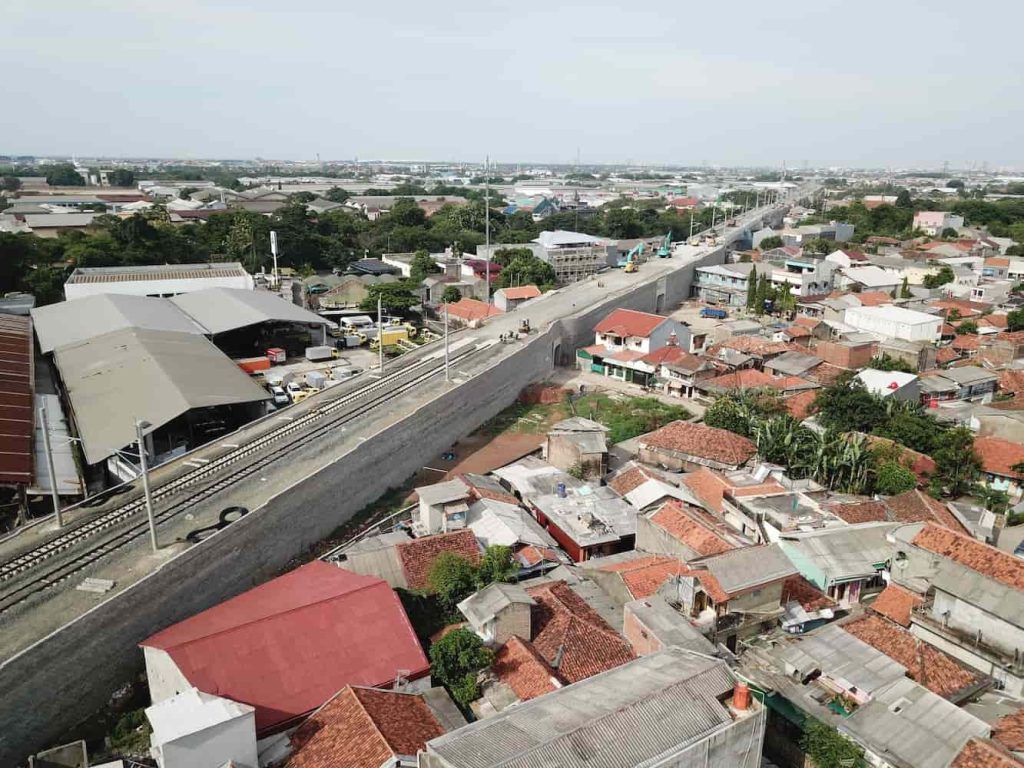

Embankment kereta api adalah struktur timbunan tanah yang dibangun di atas tanah asli. Fungsinya mendistribusikan beban dinamis kereta api secara merata ke tanah pondasi. Posisinya berada tepat di bawah lapisan sub-balas, menjadikannya penopang teknis utama untuk mencegah penurunan rel dan menjaga stabilitas geometri lintasan.

Apa Itu Embankment Kereta Api dan Fungsinya?

Embankment: Struktur rekayasa geoteknik berupa timbunan tanah atau material granular yang dipadatkan lapis demi lapis untuk mencapai elevasi lintasan kereta api yang direncanakan.

Sobat Multibangun, saat merancang lintasan rel, kita tidak bisa langsung meletakkan rel dan bantalan di atas permukaan tanah alami. Kontur tanah asli jarang yang rata dan daya dukungnya sering kali lemah. Timbunan menaikkan elevasi jalur kereta agar aman dari risiko genangan air atau banjir. Air adalah musuh utama yang bisa merusak geometri rel dengan sangat cepat.

Lebih dari sekadar gundukan tanah, struktur ini bertugas meredam getaran. Saat kereta barang dengan tonase berat melintas dengan kecepatan tinggi, gaya dinamis menekan bantalan dan balas. Gaya ini diteruskan langsung ke bawah. Kalau timbunan di bawahnya kurang padat atau dikerjakan asal-asalan, rel pasti mengalami amblas atau deformasi. Kondisi rel yang bergelombang langsung memicu risiko kereta anjlok. Itulah sebabnya material timbunan harus lolos uji laboratorium dan teknisi wajib memadatkannya menggunakan alat berat sesuai perhitungan mekanika tanah yang akurat.

Perbedaan Subgrade dan Embankment

Banyak engineer muda atau pelaksana proyek di lapangan sering tertukar saat menyebut dua istilah ini. Keduanya berada di bagian bawah struktur jalan rel (substructure), tetapi punya fungsi dan perlakuan teknis yang sangat berbeda.

Subgrade (Tanah Dasar): Lapisan tanah paling atas yang telah diratakan dan disiapkan untuk bersentuhan langsung dengan lapisan sub-balas, baik itu berada di atas tanah galian maupun di atas sebuah timbunan.

Mari kita bedah perbandingannya secara teknis agar Anda lebih mudah mengambil keputusan di lapangan.

Komponen	Posisi dalam Struktur	Fungsi Utama	Persyaratan Material
Subgrade (Tanah Dasar)	Lapisan paling atas sebelum sub-balas.	Menerima beban langsung dari susunan balas dan mendistribusikannya ke bawah.	Nilai CBR tinggi, stabil terhadap perubahan kadar air, pemadatan maksimal.
Embankment (Timbunan)	Di bawah subgrade, di atas tanah asli.	Menaikkan elevasi lintasan rel dan menyebarkan beban dinamis ke tanah pondasi.	Material granular terpilih, bebas material organik, dipadatkan per lapis.

Subgrade adalah titik pertemuan antara seluruh tekanan dari atas dengan bumi. Timbunan berfungsi sebagai “jembatan” yang menghubungkan elevasi tanah asli yang rendah menuju titik elevasi subgrade yang insinyur butuhkan. Pada proyek jalur ganda (double track) di area persawahan, Anda mungkin harus membuat timbunan setinggi tiga meter terlebih dahulu. Setelah elevasi tercapai, baru Anda membentuk lapisan subgrade setebal 30 hingga 50 sentimeter di bagian paling puncaknya.

Standar Teknis DJKA untuk Timbunan Jalur Kereta

Berdasarkan Standar Teknis Direktorat Jenderal Perkeretaapian (DJKA), tingkat kepadatan tanah timbunan (embankment) harus mencapai minimal 95% dari kepadatan kering maksimum (Standard Proctor) dengan nilai California Bearing Ratio (CBR) minimum sebesar 6% pada kondisi terendam air (soaked).

Spesifikasi ini adalah panduan umum. Konsultasikan dengan teknisi geoteknik bersertifikat dan selalu merujuk pada dokumen Standar Teknis Direktorat Jenderal Perkeretaapian (DJKA) Kementerian Perhubungan terbaru sebelum melakukan eksekusi proyek di lapangan.

Pemerintah Indonesia menetapkan aturan sangat ketat mengenai pembangunan jalur kereta api demi keselamatan publik. Material pembentuk badan jalan tidak boleh dipilih sembarangan. Aturan DJKA melarang keras penggunaan tanah yang mengandung bahan organik tinggi, tanah ekspansif yang mudah menyusut, atau material lumpur.

Anda wajib mengerjakan pemadatan lapis demi lapis. Ketebalan hamparan gembur biasanya tidak boleh melebihi 20 sentimeter. Setiap lapisan wajib disiram air hingga mencapai kadar air optimum (Optimum Moisture Content) lalu digilas menggunakan vibratory roller. Jika Anda memaksakan pemadatan dengan ketebalan setengah meter sekaligus, bagian bawah hamparan tidak akan pernah mencapai kepadatan 95%. Saat jalur kereta beroperasi nanti, tanah akan turun sebelah dan merusak rel. Pastikan Anda melakukan pengujian kepadatan lapangan seperti sand cone test pada setiap lapisannya untuk membuktikan standar DJKA benar-benar terpenuhi.

Tantangan Tanah Lunak dan Solusi Perkuatan Geosintetik

Sobat Multibangun tentu sadar bahwa letak geografis Indonesia menghadirkan rintangan geoteknik yang berat. Sebagian besar proyek kereta api kita membelah area rawa, tanah gambut, atau lempung lunak. Kondisi ini sangat jamak kita temukan di wilayah Pantura Jawa atau jalur lintas Sumatera.

Geosintetik: Material buatan pabrik dari polimer yang ditanam menyatu dengan tanah atau batuan untuk menjalankan fungsi separasi, filtrasi, perkuatan, atau drainase pada struktur geoteknik.

Membangun timbunan di atas lempung lunak menghadirkan satu musuh terbesar bagi para teknisi: penurunan konsolidasi (settlement) yang tidak seragam. Saat Anda menumpuk ribuan kubik material di atas tanah lembek, tanah dasar tersebut perlahan amblas akibat terperasnya air pori dari dalam tanah. Lintasan rel di atasnya perlahan ikut melengkung dan kehilangan kesejajaran geometrinya.

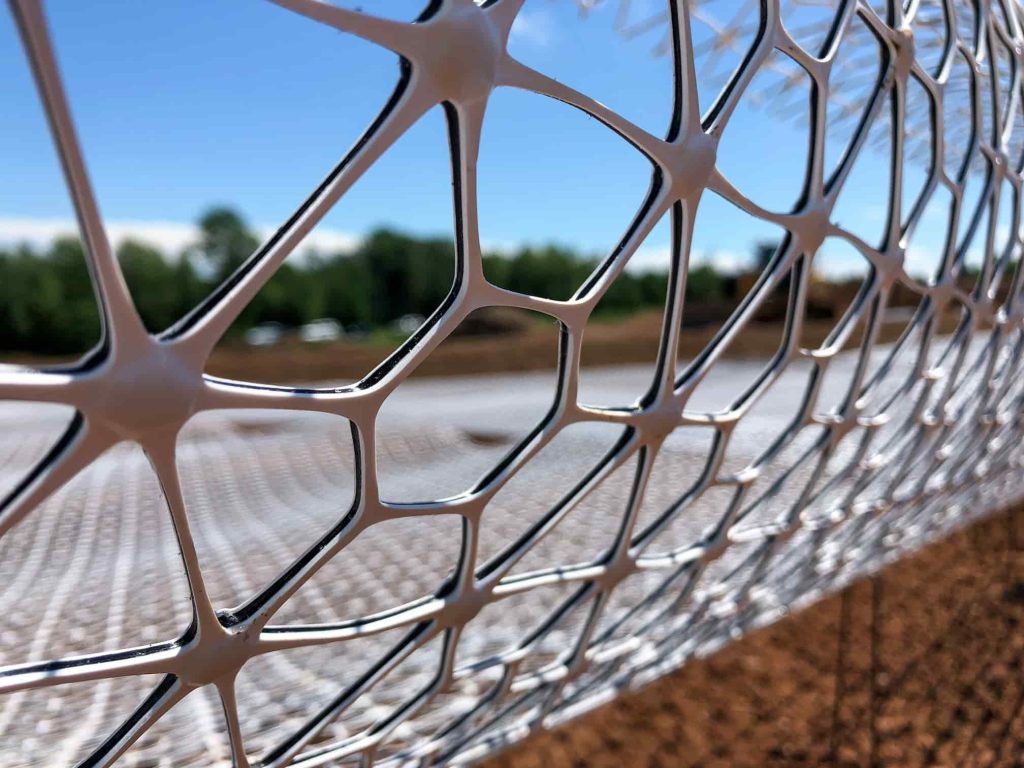

Mengeruk seluruh tanah lunak dan menggantinya dengan material baru butuh biaya luar biasa mahal. Sebagai alternatif yang terbukti secara teknis, penanganan geoteknik modern kini beralih ke material polimer. Anda bisa melakukan stabilisasi tanah menggunakan Tensar Interax Geogrid untuk mengunci agregat batuan pondasi. Geogrid mendistribusikan beban dinamis kereta ke area yang jauh lebih luas, sekaligus mengurangi ketebalan material timbunan yang proyek Anda butuhkan. Material ini menahan gaya tarik lateral yang timbul saat beban gandar kereta menekan ke bawah. Hasilnya, bentuk badan jalan tetap kokoh meski bertumpu pada tanah dasar yang bermasalah.

Geotextile vs Geogrid: Mana yang Lebih Tepat?

Pemilihan material sangat bergantung pada masalah spesifik di lapangan. Dua jenis geosintetik yang paling sering insinyur pakai pada jalur rel punya peran mekanis yang bertolak belakang.

Jenis Geosintetik	Fungsi Mekanis	Kondisi Tanah yang Sesuai
Geotextile (Woven / Non-Woven)	Separasi (pemisah) dan filtrasi (penyaring). Mencegah batu timbunan tenggelam ke dalam lumpur.	Tanah dasar lempung lunak dengan kadar air tinggi yang membutuhkan pemisahan antar material.
Geogrid	Perkuatan (reinforcement) dan stabilisasi (interlocking). Mengunci agregat agar tidak bergeser ke samping.	Tanah dasar yang butuh peningkatkan kuat dukung untuk menahan beban dinamis kereta yang tinggi.

Di lapangan, teknisi sering mengombinasikan keduanya. Geotextile digelar pertama kali langsung di atas lumpur sebagai separator. Setelah itu, geogrid ditempatkan di atasnya untuk memberikan daya cengkeram maksimal pada batuan granular.

Mengatasi Perbedaan Elevasi pada Jalur Kereta Api

Kontur alam tidak selamanya datar. Ada momen di mana trase rel harus membelah perbukitan atau berjalan tepat di tepian lembah curam. Dalam situasi terjepit ini, ruang untuk membuat kemiringan lereng timbunan yang landai menjadi sangat terbatas. Jika Anda memaksakan lereng timbunan tegak lurus hanya dengan tanah biasa, kelongsoran pasti terjadi.

Membangun dinding penahan tanah konvensional dari beton bertulang memang bisa menyelesaikan masalah ruang. Sayangnya, proses ini menuntut waktu pengecoran yang panjang dan strukturnya rentan retak akibat getaran harian kereta api. Untuk menyiasati perbedaan elevasi ekstrem dengan cepat dan aman, Anda bisa menerapkan Multiblock Retaining Wall System pada area jalur kereta yang ruang bebasnya sangat terbatas. Sistem dinding penahan tanah blok segmental ini dirakit secara mekanikal dan diikat kuat ke belakang menggunakan sabuk geogrid. Keunggulannya ada pada fleksibilitas struktur. Saat dilewati kereta barang bertonase raksasa, sistem blok ini mampu meredam getaran jauh lebih baik dibanding tembok beton kaku. Lereng Anda akan tetap kokoh selama puluhan tahun tanpa risiko retak susul-menyusul.

Studi Kasus: Penerapan Perkuatan pada Infrastruktur Kereta

Di atas cetak biru, merancang badan jalan rel terlihat sangat presisi. Namun di lapangan, tanah selalu menyajikan kejutan. Pada sebuah pengerjaan jalur lintasan kereta barang di Pulau Jawa beberapa waktu lalu, tim kontraktor berhadapan dengan masalah pergerakan tanah yang masif.

Lapisan lempung jenuh air di sepanjang area proyek membuat material timbunan standar terus menerus amblas ke dalam tanah asli. Saat dilakukan uji beban, penurunan tanah mencapai hitungan sentimeter setiap minggunya. Pemadatan berulang kali tidak membuahkan hasil. Kontraktor terancam denda keterlambatan proyek yang besar dan pembengkakan anggaran karena harus terus membeli material batu tambahan.

Tim teknis akhirnya mengubah metode eksekusi. Mereka memasang material geogrid berlapis di dasar timbunan. Lembaran geogrid ini langsung menciptakan efek penguncian (interlocking) pada agregat pondasi. Hasil pengujian minggu berikutnya menunjukkan penurunan tanah seketika terhenti, dan nilai kuat dukung tanah naik tajam hingga memenuhi batas aman. Anda bisa membaca detail teknis lengkap beserta grafik penurunan tanahnya dalam studi kasus implementasi Tensar Geogrid pada infrastuktur kereta api Indonesia. Kejadian ini membuktikan bahwa rekayasa geoteknik yang merespons kondisi nyata lapangan sukses menyelamatkan proyek dari kegagalan struktur.

Frequently Asked Questions

1. Apa yang dimaksud dengan embankment pada jalan rel?

Embankment pada jalan rel adalah struktur rekayasa berupa gundukan material tanah atau batuan yang dipadatkan lapis demi lapis. Struktur ini berfungsi menaikkan elevasi lintasan kereta di atas permukaan tanah asli, mendistribusikan beban dinamis, dan mencegah rel terendam air banjir.

2. Apa bedanya subgrade dan embankment?

Embankment adalah seluruh volume timbunan yang mengisi jarak dari tanah asli ke atas untuk mencapai ketinggian tertentu. Subgrade adalah lapisan tanah paling atas (baik pada galian maupun timbunan) yang dipersiapkan khusus untuk menjadi tempat tumpuan lapisan batu kerikil (sub-balas).

3. Material apa yang ideal untuk timbunan rel kereta api?

Sesuai standar DJKA, material ideal adalah tanah berbutir (granular) seperti sirtu (pasir batu) yang memiliki nilai California Bearing Ratio (CBR) tinggi saat terendam air. Material yang dilarang keras meliputi tanah organik, lumpur, dan tanah ekspansif yang mudah kembang-susut.

4. Mengapa jalan rel harus diberi batu kerikil (balas) di atas timbunan?

Batu kerikil atau balas berfungsi mengunci posisi bantalan rel agar tidak bergeser saat kereta lewat dengan kecepatan tinggi. Susunan batu ini meneruskan tekanan dari roda kereta secara merata ke subgrade, sekaligus membuang air hujan secepat mungkin dari lintasan.

5. Bagaimana cara mengatasi penurunan tanah (settlement) pada rel?

Penurunan tanah dicegah dengan memadatkan material per ketebalan 20 sentimeter menggunakan alat berat. Pada area tanah lunak, teknisi memasang material perkuatan geosintetik seperti geogrid atau geotextile di dasar badan jalan untuk mengunci agregat dan menyebarkan tekanan beban gandar.Pastikan proyek jalur kereta api Anda berdiri di atas fondasi tanah yang aman, awet, dan teruji secara mekanika tanah. Sobat Multibangun bisa langsung mendiskusikan masalah geoteknik atau kebutuhan material proyek Anda bersama tim ahli kami melalui tautan konsultasi WhatsApp berikut ini.
