Sobat multibangun, MSE Wall (Mechanically Stabilized Earth wall) adalah sistem dinding penahan tanah yang memanfaatkan massa tanah yang diperkuat elemen tarik—umumnya geogrid uniaxial atau strip baja—lalu “dikunci” oleh facing di bagian muka. Pendekatan ini membuat dinding bekerja seperti satu blok besar yang stabil, bukan sekadar pelat beton yang menahan tekanan tanah sendirian. Hasilnya: konstruksi bisa lebih cepat, lebih fleksibel terhadap penurunan diferensial, dan sering lebih efisien pada timbunan tinggi, asalkan desain, material, dan pengendalian mutu dilakukan disiplin. Artikel ini ditulis dengan gaya profesional namun tetap mudah diikuti, supaya anda bisa memahami logika teknisnya sebelum berdiskusi dengan engineer atau kontraktor.

Apa Itu MSE Wall?

Secara sederhana, MSE Wall adalah dinding penahan tanah yang stabil karena ada “tulang” penguat di dalam timbunan. Facing menjaga bentuk muka dinding dan melindungi permukaan, sedangkan geogrid menahan gaya tarik akibat dorongan tanah. Di belakang facing terdapat zona tanah yang diperkuat, dan di belakangnya lagi ada zona tanah yang tidak diperkuat. Kunci konsepnya adalah interaksi gesekan/penguncian antara tanah yang dipadatkan dengan elemen penguat, sehingga gaya dorong lateral bisa disalurkan ke massa yang lebih luas.

Prinsip Kerja yang Mudah Dibayangkan

Bayangkan anda menyusun lapisan timbunan seperti kue lapis: tanah dipadatkan, lalu geogrid dibentangkan, kemudian ditutup tanah lagi dan dipadatkan. Saat tanah mendorong ke depan, geogrid menahan tarikan dan mengikat lapisan-lapisan tersebut menjadi satu massa. Dengan cara ini, dinding bisa dibuat curam dan tinggi, tanpa ketergantungan pada beton bertulang yang tebal.

Kapan MSE Wall Jadi Pilihan Terbaik?

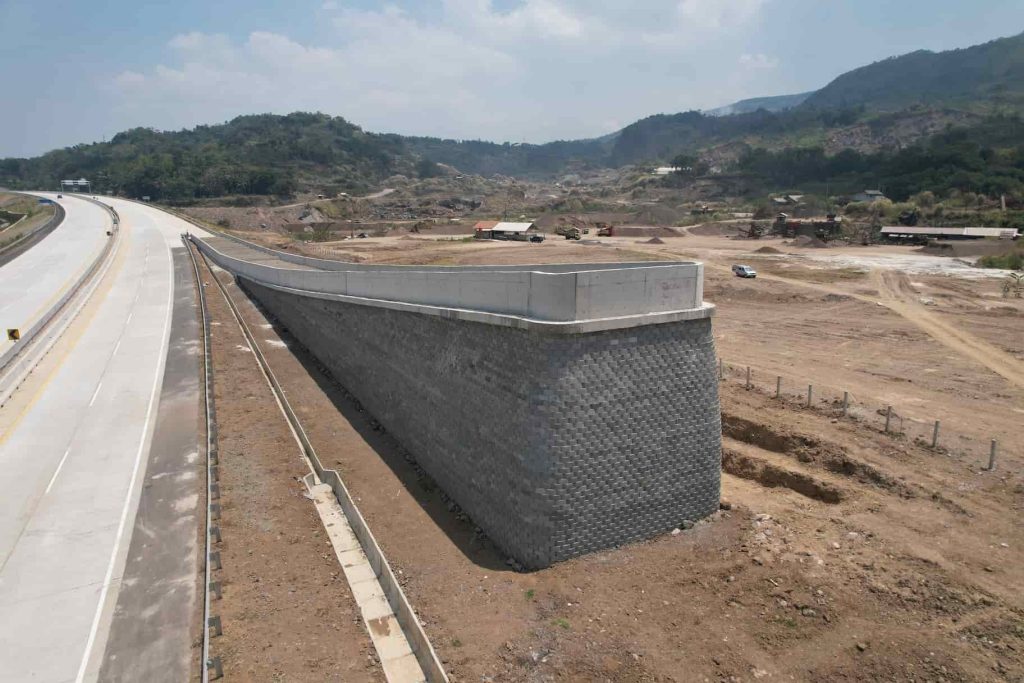

MSE Wall sangat menarik ketika ruang belakang dinding terbatas, tinggi timbunan besar, atau ada kebutuhan percepatan pekerjaan. Sistem ini juga sering dipilih pada lokasi dengan potensi settlement, karena perilakunya lebih toleran terhadap deformasi kecil dibanding dinding kaku. MSE Wall cocok untuk abutment jembatan, wing wall, pelebaran badan jalan, timbunan area industri, hingga perkuatan lereng di area pertambangan. Namun, MSE Wall bukan “obat semua”: kualitas backfill, drainase, dan kondisi tanah dasar tetap menentukan. Jika tanah dasar sangat lunak, bisa saja dibutuhkan perbaikan tanah atau desain geometri bertahap (tier) agar stabilitas global terpenuhi.

Komponen Utama MSE Wall dan Fungsinya

Facing

Facing dapat berupa panel pracetak, blok modular, welded wire, atau kombinasi dengan isian batu. Fungsi utamanya adalah membentuk muka, menjaga estetika, dan membantu kontrol geometri. Facing bukan komponen utama penahan gaya; gaya utama ditahan oleh massa tanah yang diperkuat.

Reinforcement

Reinforcement adalah “tulang” sistem. Pada banyak sistem modern, geogrid uniaxial digunakan karena kuat tarik arah utama tinggi dan pemasangan relatif cepat. Pemilihan jenis, kekuatan jangka panjang, serta panjang geogrid dipengaruhi oleh tinggi dinding, surcharge, sifat tanah, dan lingkungan korosif.

Backfill Berkualitas

Backfill harus cukup kuat, mudah dipadatkan, dan idealnya bersifat free draining. Backfill yang terlalu banyak butiran halus (fines) dapat menghambat drainase, meningkatkan tekanan air pori, menurunkan kuat geser, dan pada akhirnya memicu deformasi atau kerusakan.

Koneksi dan Aksesori

Pada sistem blok modular, konektor/locking dan detail sambungan membantu memastikan geogrid terjangkar dengan baik ke facing serta menjaga alignment. Jika anda mempertimbangkan sistem blok modular, anda bisa melihat detail sistem pada tautan Lihat Multiblock Retaining Wall System agar memahami bagaimana blok, konektor, dan geogrid bekerja sebagai satu kesatuan.

Drainase

Drainase adalah komponen yang sering diremehkan. Tujuannya sederhana: jangan biarkan air “terjebak” di belakang dinding. Outlet drain, material drain, dan detail peralihan harus direncanakan dan dipelihara, karena kegagalan drainase adalah penyebab klasik masalah dinding penahan tanah.

Ringkasan Pertimbangan Desain yang Perlu Anda Pahami

Sobat multibangun, anda tidak harus menghitung sendiri, tetapi anda perlu tahu apa yang seharusnya dicek oleh tim desain agar anda bisa menilai apakah dokumen desain masuk akal.

1) Stabilitas Eksternal

Cek eksternal memperlakukan zona tanah diperkuat sebagai satu blok: aman terhadap geser, guling, dan kegagalan daya dukung. Parameter pentingnya mencakup berat blok, gaya dorong tanah, beban surcharge, serta daya dukung tanah dasar.

2) Stabilitas Internal

Cek internal memastikan geogrid cukup kuat menahan gaya tarik, aman dari pullout, dan koneksi ke facing memadai. Konsep pentingnya adalah “kekuatan jangka panjang” (bukan hanya kekuatan pabrik), faktor reduksi (creep, instalasi, lingkungan), jarak vertikal antar layer, dan panjang jangkar.

3) Stabilitas Global

Cek global menilai potensi bidang longsor besar yang melewati bawah atau belakang struktur. Pada beberapa lokasi, stabilitas global bisa menjadi pengendali, sehingga dibutuhkan perbaikan tanah dasar, perkuatan tambahan, atau perubahan geometri.

Air, Drainase, dan Seismik

Air yang tidak terkelola bisa mengubah dinding yang “bagus di atas kertas” menjadi bermasalah di lapangan. Untuk wilayah seismik, beban gempa juga perlu dimasukkan. Pada studi kasus di area pertambangan emas Nusa Tenggara Barat, desain mempertimbangkan percepatan puncak sekitar 0,42 g sehingga sistem dan detailnya lebih robust terhadap kondisi dinamis.

Tahapan Konstruksi Lapangan dan Titik QC

Urutan Pekerjaan Umum

1. Persiapan pondasi/leveling pad dan set-out.
2. Pasang facing lapis pertama dan kontrol garis/batter.

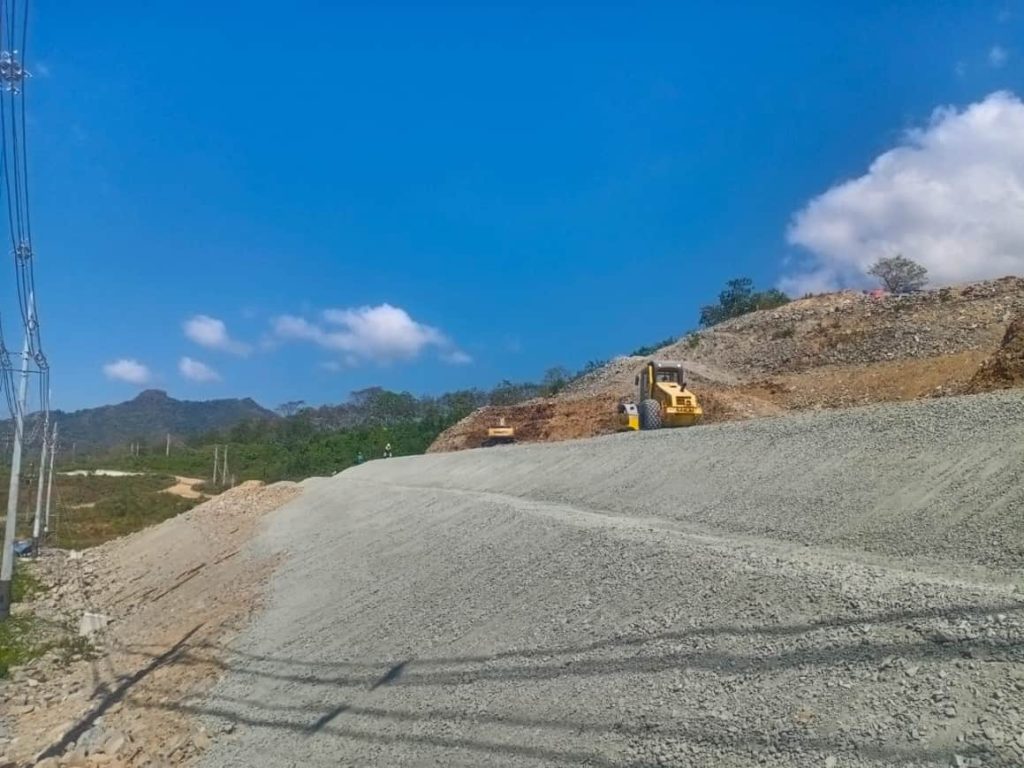

3. Timbun backfill per lift, lakukan pemadatan sesuai spesifikasi.
4. Bentangkan geogrid lurus dan tegang, lalu kunci sesuai sistem.
5. Ulangi siklus sampai elevasi akhir, sambil menjaga outlet drain tetap terbuka.

QC yang Paling Sering Terlewat

• Ketebalan lift terlalu tebal sehingga kepadatan tidak tercapai.
• Pemadatan terlalu agresif dekat facing, mendorong muka dinding.
• Geogrid terlipat, terpotong, atau rusak oleh alat berat.
• Backfill tidak memenuhi gradasi dan mengandung fines berlebih.
• Drainase tidak kontinu atau outlet tersumbat setelah timbunan naik.

Lima Kesalahan Umum yang Membuat MSE Wall Bermasalah

Pertama, menganggap material timbunan “apa saja boleh”, padahal kualitas backfill sangat menentukan. Kedua, drainase diperlakukan sebagai aksesori, bukan bagian sistem. Ketiga, perubahan lapangan dilakukan tanpa evaluasi, misalnya memendekkan geogrid untuk mengejar waktu. Keempat, toleransi alignment facing diabaikan sehingga dinding bergelombang dan beban terkonsentrasi. Kelima, dokumentasi QC minim sehingga masalah kecil tidak terdeteksi sejak awal.

Studi Kasus: SierraScape di Area Pertambangan Emas NTB (27 m, 3 Tier)

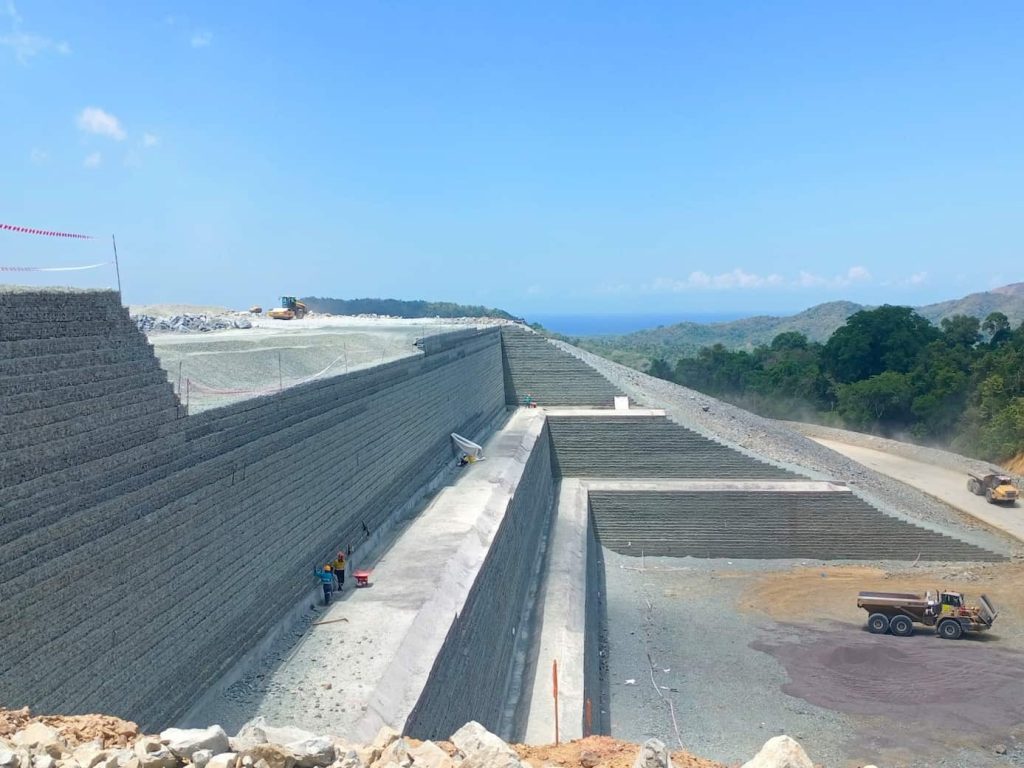

Sebagai gambaran nyata, berikut ringkasan studi kasus sistem SierraScape pada Area 4 pertambangan emas di Sumbawa, Nusa Tenggara Barat. Proyek membutuhkan timbunan setinggi sekitar 27 m dengan konfigurasi 3 tier, pada lokasi yang menuntut kemiringan muka sangat curam hingga 85°. Tantangan utamanya adalah lahan terbatas dekat bangunan eksisting, beban surcharge yang bisa mencapai 350 kPa, kondisi seismik dengan percepatan puncak sekitar 0,42 g, target durasi yang ketat, serta logistik di remote area.

Sistem yang digunakan menggabungkan geogrid uniaxial sebagai perkuatan dan welded wire galvanized sebagai facing, dengan analisis desain berbasis penampang menggunakan perangkat lunak desain. Luas area muka sekitar ±4.000 m² dan pelaksanaan dilaporkan kurang dari satu tahun, sekaligus membuka peluang penggunaan pondasi dangkal karena daya dukung tanah asli dinilai memadai.

Jika anda ingin melihat dokumen rujukan lengkapnya, silakan Unduh Studi Kasus SierraScape (PDF). Dan bila kondisi proyek anda mirip—timbunan tinggi, beban berat, serta kebutuhan kemiringan curam—anda bisa mempelajari opsi sistemnya melalui Pelajari SierraScape Retaining Wall System sebagai titik awal diskusi teknis.

Dokumen yang Sebaiknya Anda Siapkan Sebelum Eksekusi

Agar koordinasi antara owner, konsultan, dan kontraktor berjalan rapi, siapkan dokumen minimum berikut: gambar rencana yang menunjukkan tinggi dinding, elevasi, dan lokasi outlet drain; data geoteknik (bor/log, parameter kuat geser, muka air, serta rekomendasi perbaikan tanah jika perlu); beban surcharge rencana (lalu lintas, stockpile, bangunan, alat berat); serta metode konstruksi dan rencana QC (ketebalan lift, target kepadatan, jenis alat pemadat, dan inspeksi kerusakan geogrid).

Untuk proyek bertingkat (tier), pastikan jarak antar tier, kemiringan, dan detail transisi tercantum jelas. Dokumen yang lengkap mengurangi revisi lapangan dan membantu menjaga performa jangka panjang. Bila anda ingin lebih praktis, minta tim membuat tabel satu halaman berisi item inspeksi harian, foto lapangan, dan catatan cuaca—karena hujan sering mengganggu pemadatan dan drainase sementara di awal pekerjaan.

Sobat multibangun, kekuatan MSE Wall bukan hanya pada produk, tetapi pada paket lengkap: data tanah, desain yang benar, backfill dan drainase yang disiplin, serta QC yang konsisten per lift. Jika anda sedang merencanakan dinding penahan tanah dan ingin memastikan pilihan sistem, kebutuhan geogrid, dan detail konstruksi sudah sesuai kondisi lapangan, silakan Hubungi Multibangun via WhatsApp.

Agar proses konsultasi cepat, anda bisa menyiapkan info seperti: tinggi dinding, geometri rencana, kondisi tanah dasar, muka air, rencana beban di atas timbunan, dan batas ruang kerja. Dengan data itu, tim Multibangun dapat memberi arahan lebih tepat dan efisien.

FAQ MSE Wall

1) MSE Wall lebih baik daripada dinding beton bertulang?

Tidak selalu. MSE Wall unggul untuk timbunan tinggi, konstruksi modular, dan toleransi deformasi, tetapi dinding beton bisa lebih cocok pada ruang belakang yang sangat sempit untuk zona perkuatan atau pada detail tertentu yang menuntut kekakuan tinggi.

2) Apakah MSE Wall bisa menahan beban sangat besar?

Bisa, selama desain internal, eksternal, dan global memenuhi faktor keamanan. Studi kasus NTB menunjukkan sistem dapat dirancang untuk surcharge tinggi hingga ratusan kPa ketika parameter desain dan QC lapangan dijaga.

3) Apa faktor paling menentukan umur layanan?

Drainase dan kualitas backfill biasanya paling menentukan, disusul pemilihan material yang tepat untuk lingkungan setempat (misalnya potensi korosi) dan disiplin QC saat pemasangan.

4) Bolehkah memakai tanah lokal sebagai backfill?

Boleh jika memenuhi kriteria desain dan dapat dipadatkan dengan baik. Pada beberapa proyek, material lokal dapat dimanfaatkan setelah evaluasi, tetapi keputusan akhir tetap harus berbasis pengujian dan perhitungan.

5) Kesalahan paling fatal apa?

Drainase buruk dan backfill yang tidak free draining, karena keduanya dapat meningkatkan tekanan air pori dan menurunkan stabilitas sistem secara signifikan.
