Daftar isi:

1. Pendahuluan
2. Tinjauan Komprehensif Penyelidikan Tanah Berdasarkan SNI 8460:2017
3. Analisis Kasus: Daya Dukung Tanah dan Stabilitas Global Dinding Penahan Tanah
4. Multiblock, Sierrascape, dan Wraparound
5. FAQ

Pendahuluan

Setiap proyek konstruksi, baik bangunan gedung maupun infrastruktur sipil lainnya, bertumpu pada keandalan aspek geoteknik untuk memastikan keamanan, stabilitas, dan kemampulayanan struktur. Standar Nasional Indonesia (SNI) 8460:2017 tentang Persyaratan Perancangan Geoteknik hadir sebagai rujukan utama yang mengatur secara komprehensif pedoman perancangan fondasi, evaluasi daya dukung tanah, stabilitas lereng, struktur penahan tanah, hingga prosedur penyelidikan tanah di lapangan. Kegagalan konstruksi seringkali bermula dari ketidakcukupan data tanah, kesalahan spesifikasi uji, atau ketidaktepatan dalam mengevaluasi daya dukung dan stabilitas global. Artikel teknis ini akan membedah secara mendalam regulasi SNI 8460:2017 dengan fokus pada persyaratan penyelidikan tanah, evaluasi daya dukung tanah, dan mengaitkannya dengan efektivitas stabilisasi menggunakan geogrid melalui studi kasus struktur dinding penahan tanah, serta aplikasinya pada dinding penahan tanah tipe multiblock, sierrascape, dan wraparound.

Tinjauan Komprehensif Penyelidikan Tanah Berdasarkan SNI 8460:2017

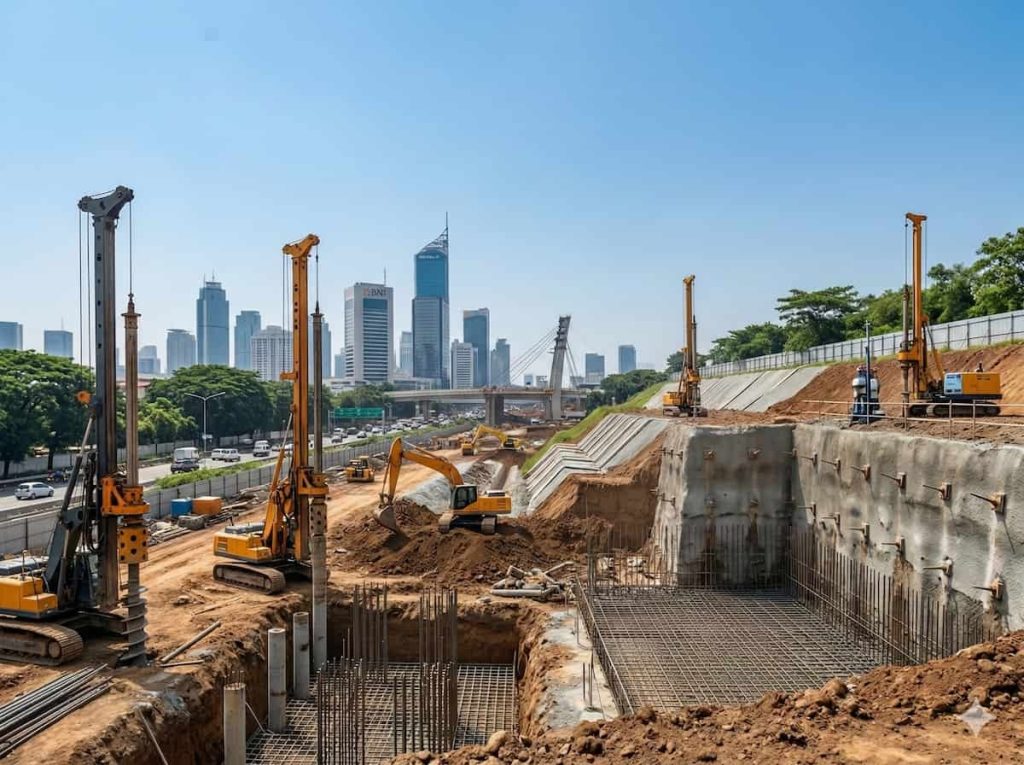

Tahapan paling fundamental sebelum mengevaluasi daya dukung maupun merancang fondasi adalah pelaksanaan penyelidikan tanah. SNI 8460:2017 mewajibkan bahwa perancangan fondasi harus didasarkan pada pengetahuan yang mendalam mengenai perilaku teknis lapisan tanah, stratigrafi, kondisi muka air tanah, serta sejarah geologi di lokasi proyek.

Untuk mencegah hal tersebut, SNI 8460:2017 menetapkan kriteria ketat mengenai jumlah minimum titik penyelidikan tanah berdasarkan tipe struktur:

• Gedung Tinggi (8 lantai ke atas): Minimum 1 titik setiap luasan 300 m² dalam pola grid berjarak 10 hingga 30 meter, dengan kewajiban minimum 3 titik pengeboran per blok menara.
• Gedung dengan 4 sampai 7 lantai: Minimum 1 titik setiap 400 m² dengan jarak grid 15 hingga 40 meter, minimum 2 titik per gedung.
• Gedung Rendah (kurang dari 4 lantai) atau Pabrik: Minimum 1 titik setiap luasan 600 m² dengan jarak grid 25 hingga 50 meter.
• Dinding Penahan Tanah dan Basemen: Untuk struktur dengan tinggi kurang dari 6 meter, diperlukan 1 titik uji setiap jarak 15 sampai 40 meter. Jika tingginya 6 meter atau lebih, jarak titik uji diperketat menjadi 1 titik setiap 10 hingga 30 meter.
• Lereng dan Timbunan Tinggi: Diperlukan 3 sampai 5 titik uji pada potongan kritis guna menghasilkan model stratigrafi yang akurat untuk analisis stabilitas.

Pelaksanaan pengujian lapangan juga tidak boleh dilakukan sembarangan. Tidak ada satu uji yang mutlak lebih baik antara Standard Penetration Test (SPT) dan Cone Penetration Test (CPT/Sondir); keduanya memiliki akurasi tinggi jika digunakan pada kondisi geologi yang tepat. Uji CPT sangat direkomendasikan untuk tanah pasir lepas yang berpotensi likuifaksi atau tanah lempung lunak yang tebal. Sebaliknya, uji SPT lebih ideal untuk menembus tanah keras atau lapisan berbatu.

Pengujian SPT mensyaratkan penggunaan palu terkalibrasi seberat 63,5 kg dengan tinggi jatuh 76 cm. Sementara itu, untuk CPT, sangat disarankan menggunakan sistem elektrik hidrolik agar kecepatan penetrasi (umumnya 2 cm per detik) dapat dikontrol secara konsisten dan pembacaan data lebih akurat. Pengambilan sampel tanah tidak terganggu (undisturbed sample / UDS) hanya direkomendasikan untuk tanah dengan nilai N-SPT kurang dari 10 hingga 12, dan tabungnya wajib ditekan (pushed), bukan dipukul, agar struktur asli tanah tidak hancur. Selain itu, investigasi kondisi dan elevasi muka air tanah juga bersifat wajib, karena fluktuasi air secara drastis mengubah tegangan efektif dan kuat geser tanah.

Daya Dukung Tanah dan Persyaratan Fondasi Menurut SNI 8460:2017 Setelah parameter teknis tanah diidentifikasi, insinyur wajib mengevaluasi daya dukung tanah (bearing capacity). SNI 8460:2017 secara eksplisit menetapkan bahwa daya dukung izin dari lapisan pendukung fondasi harus diambil dari nilai terkecil antara dua kriteria utama:

1. Kapasitas Ultimit dengan Faktor Keamanan: Kapasitas dukung ultimit tanah harus dibagi dengan faktor keamanan (SF) yang memadai untuk mencegah terjadinya keruntuhan geser. Untuk fondasi dangkal, SF minimum yang disyaratkan adalah 3,0.
2. Kriteria Kemampulayanan (Penurunan Izin): Tegangan beban yang ditransfer fondasi ke tanah harus menghasilkan deformasi atau penurunan (settlement) yang masih dalam batas aman.

Terkait dengan batas penurunan, SNI 8460:2017 mensyaratkan bahwa penurunan total izin untuk bangunan tinggi tidak boleh melebihi 15 cm + (Lebar Fondasi / 600). Lebih jauh lagi, beda penurunan (differential settlement) antar kolom harus dievaluasi secara saksama agar struktur atas terhindar dari keretakan, di mana rasio kemiringan tidak boleh melebihi batas 1/300.

Selain daya dukung vertikal, stabilitas eksternal struktur penahan beban (seperti dinding penahan tanah atau basemen) harus memenuhi kriteria Faktor Keamanan (SF) ketat menurut SNI 8460:2017:

• Ketahanan terhadap Geser (Sliding): Minimum 1,5 untuk beban statik, dan 1,1 untuk kondisi seismik (gempa). Tahanan pasif tanah umumnya diabaikan kecuali keberadaannya dapat dijamin secara permanen.
• Ketahanan terhadap Guling (Overturning): Minimum 2,0 terhadap momen guling maksimal yang bekerja.
• Ketahanan terhadap Pengangkatan (Uplift): Minimum 1,5 terhadap gaya angkat, yang idealnya diimbangi beban mati struktur.
• Ketahanan terhadap Gaya Apung (Buoyancy): Minimum 1,5 terhadap bahaya floatation akibat muka air tanah tertinggi, atau SF 1,1 pada beban kondisi esktrem.

Seluruh parameter daya dukung ini wajib dikonfirmasi pelaksanaannya di lapangan. SNI 8460:2017 mengatur kewajiban pelaksanaan uji pembebanan (loading test), di mana pembebanan proof test harus diuji hingga minimum 200% dari beban rencana untuk menjamin kapasitas tiang serta memverifikasi integritas strukturalnya.

Analisis Kasus: Daya Dukung Tanah dan Stabilitas Global Dinding Penahan Tanah

Meskipun sebuah struktur telah memenuhi kriteria daya dukung tanah, struktur tersebut tetap dapat mengalami kegagalan akibat hilangnya stabilitas global lereng atau deformasi lateral yang berlebihan. Hal ini sangat lazim dijumpai pada konstruksi timbunan tinggian.

Sebagai solusi rekayasa, diimplementasikanlah stabilisasi tanah komposit menggunakan Tensar Uniaxial Geogrid yang ditanam berlapis ke dalam tanah timbunan. Interaksi interlocking antara butiran tanah dan bukaan geogrid memberikan kuat tarik tambahan yang merevolusi kestabilan struktur. Kemudian akan disesuaikan facing/muka yang sesuai dengan kebutuhan proyek.

Multiblock, Sierrascape, dan Wraparound

Mekanisme geogrid dalam mendistribusikan tegangan tanah dan mereduksi deformasi diaplikasikan secara luas dalam industri geoteknik modern. Konsep ini melahirkan Mechanically Stabilized Earth (MSE) Walls, di mana daya dukung fondasi tanah asli tidak lagi dibebani oleh struktur dinding beton kantilever yang masif dan berat. Terdapat tiga inovasi fasad yang umum digunakan:

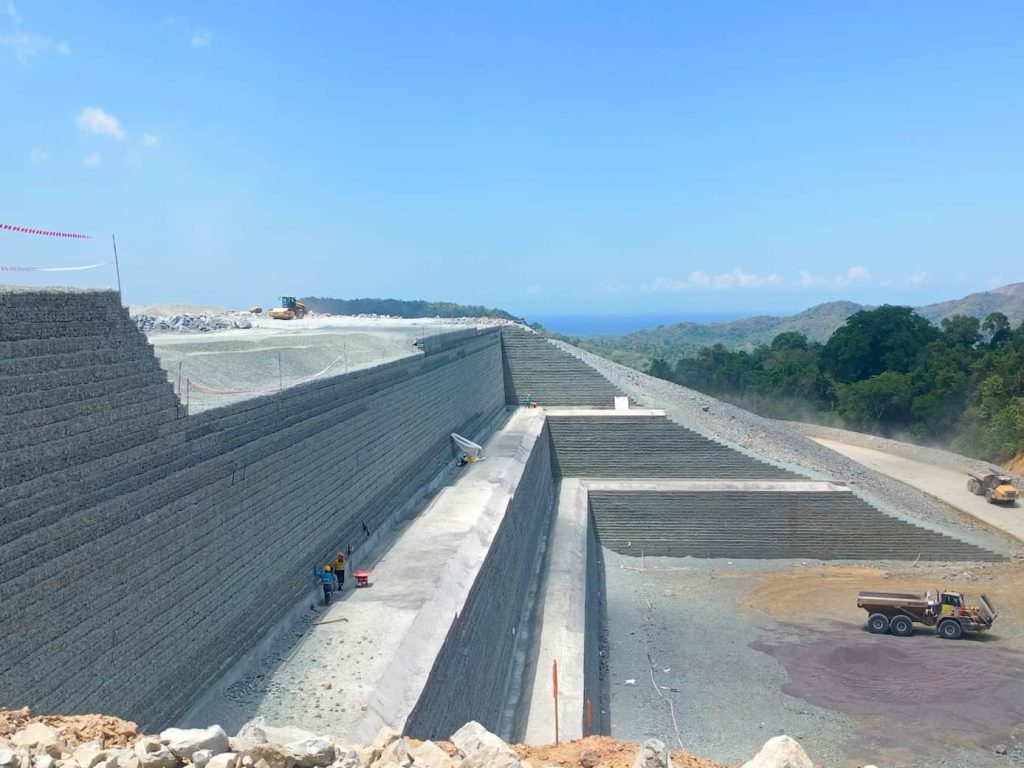

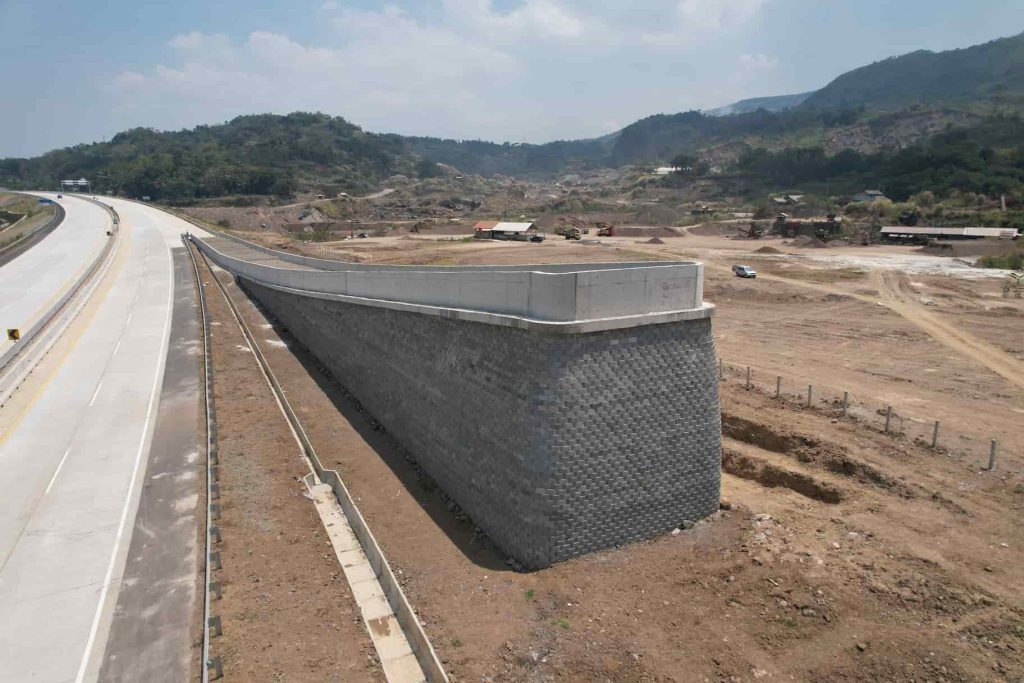

1. Multiblock Retaining Wall Sistem multiblok meniadakan penggunaan dinding beton bertulang tunggal. Fasadnya diganti dengan blok-blok beton modular kecil yang disusun bertumpuk. Lembaran Tensar Geogrid Uniaxial diletakkan di antara celah blok beton tersebut dan direntangkan secara horizontal menembus ke dalam lapisan tanah timbunan yang dipadatkan. Dalam sistem ini, blok beton murni hanya berfungsi sebagai “kulit” penutup fasad yang mencegah erosi permukaan dan memberikan nilai estetika. Seluruh tekanan tanah aktif dan beban lateral diikat serta ditahan oleh geogrid. Keunggulannya, beban struktur mati yang menekan tanah dasar (yang sering memicu kegagalan daya dukung pada DPT konvensional) menjadi jauh lebih ringan, sementara faktor keamanan terhadap guling dan gesernya disebarkan secara merata di sepanjang zona tanah yang diperkuat dengan geogrid.

2. Sierrascape Retaining Wall Metode Sierrascape menggunakan kerangka jaring kawat baja las (welded wire mesh) beralur siku sebagai elemen penutup muka. Sistem ini sama sekali tidak menggunakan elemen beton. Lembaran Tensar Geogrid Uniaxial ditarik menyelimuti bagian dalam jaring kawat sebagai separator agregat (sering diisi bebatuan besar atau media tanam), sekaligus direntangkan memanjang ke arah dalam timbunan sebagai perkuatan tarik utama. Karena berat penutup mukanya amat ringan, analisis daya dukung tanah dasar dapat dioptimalkan, mengurangi risiko penurunan seketika atau penurunan konsolidasi berlebihan. Sierrascape sangat adaptif terhadap deformasi tanah, sehingga lentur meredam guncangan gempa (gaya pseudo-statik).

3. Wraparound Retaining Wall Sistem wraparound adalah wujud DPT berpenguat Tensar Geogrid Uniaxial yang paling ekonomis. Lembaran geogrid digelar secara mendatar, diurug dengan tanah yang dipadatkan (seperti kriteria kepadatan pemadatan CBR/Proctor standar), kemudian ujung luar geogrid dilipat balik membungkus lapisan tanah tersebut ke arah dalam, menyerupai tumpukan bantalan dan diberikan muka/ facing soilbag. Metode ini dapat dikombinasikan dengan vegetasi rumput hijau (hydroseeding). Distribusi tegangannya amat merata pada area yang luas, menghindarkan terlampauinya batas kapasitas tegangan daya dukung tanah asli, menjadikannya solusi andalan untuk badan jalan di atas tanah lunak, crusher, dan tanggul darurat di area rawan bencana.

FAQ

1) Apa itu SNI 8460:2017?

SNI 8460:2017 adalah Standar Nasional Indonesia yang mengatur persyaratan perancangan geoteknik, mulai dari penyelidikan tanah, perancangan fondasi, evaluasi daya dukung tanah, stabilitas lereng, hingga struktur penahan tanah. Standar ini digunakan untuk memastikan struktur aman, stabil, dan layak layan.

2) Mengapa penyelidikan tanah wajib dilakukan sebelum perancangan fondasi?

Karena perancangan fondasi harus didasarkan pada data tanah yang akurat, seperti stratigrafi, sifat teknis tanah, muka air tanah, dan kondisi geologi setempat. Tanpa data ini, risiko kegagalan konstruksi meningkat, misalnya akibat salah estimasi daya dukung atau penurunan tanah yang berlebihan.

3) Bagaimana prinsip penentuan daya dukung izin menurut SNI 8460:2017?

Daya dukung izin diambil dari nilai yang paling kecil dari dua kriteria:

1. Kapasitas ultimit dibagi faktor keamanan (SF)

2. Batas kemampulayanan (settlement/penurunan izin)


Artinya, meskipun tanah masih aman terhadap keruntuhan geser, desain tetap harus dibatasi jika penurunannya melebihi batas yang diizinkan.

4) Mengapa struktur penahan tanah tetap bisa gagal meskipun daya dukung tanah mencukupi?

Karena selain daya dukung tanah, struktur juga harus memenuhi stabilitas eksternal dan stabilitas global, seperti geser (sliding), guling (overturning), uplift, buoyancy, dan stabilitas lereng. Jadi, aman terhadap daya dukung saja belum cukup untuk menjamin keamanan struktur.

5) Mengapa geogrid efektif untuk stabilisasi tanah dan dinding penahan tanah?

Geogrid efektif karena memberikan kuat tarik tambahan pada massa tanah melalui interlocking dengan butiran tanah. Dampaknya:

• Distribusi tegangan lebih merata

• Deformasi lateral berkurang

• Stabilitas global meningkat

• Beban pada tanah dasar lebih terkendali

• Cocok untuk sistem MSE wall seperti multiblock, sierrascape, dan wraparound
